Tarkkuuslinkki: LCM-näyttömoduulien johtavien kumiliittimien tekniikan salaus

Nykypäivän älykkäässä ja yhteenliitetyssä maailmassa selkeät ja luotettavat näyttöliittymät ovat ihmisen ja koneen välisen vuorovaikutuksen kulmakivi. Tämän kokemuksen ydin on nestekidenäyttömoduuli (LCM). LCD-näyttövalmistajien toimittamana avaintuotteena LCM integroi nestekidenäyttölaitteen, ajurin IC:n, piirilevyn, taustavalon ja rakennekomponentit yhdeksi yhtenäiseksi kokonaisuudeksi, mikä saavuttaa täydellisen toiminnon piirisignaalien muuntamiseksi visuaalisiksi kuviksi. Olipa kyseessä vakiotuotteet tai tarkasti räätälöidyt LCD-näytöt, niiden vakaus alkaa jokaisen LCM:n liitäntäpisteen luotettavuudesta. Näistä näennäisesti yksinkertainen mutta tärkeä komponentti - johtava kumiliitin (kutsutaan usein seepranauhaksi) - toimii "näkymättömänä siltana", joka varmistaa esteettömän signaalin siirron LCD-näytön ja piirilevyn välillä.

Johtavat kumiliittimet: "Signaalisilta" LCM:ien sisällä

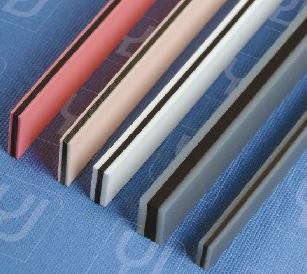

Johtavat kumiliittimet, jotka on muodostettu laminoimalla vuorotellen johtavia ja eristäviä kerroksia, tarjoavat vakaan sähköisen yhteyden LCD-näytön ja piirilevyn välille elastisen puristuksen avulla. Niiden suorituskyky määrittää suoraan näyttösignaalin eheyden ja selkeyden.

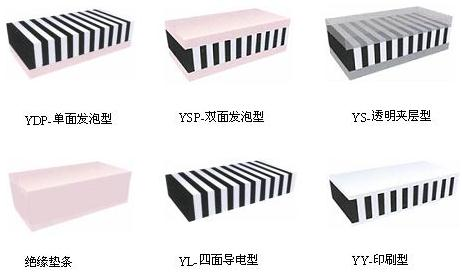

Materiaalin valinta: Taito tasapainottaa kiinteää silikonia ja vaahtosilikonia

Kiinteä silikonimateriaali:Tarjoaa kohtalaisen kovuuden (35°-45°) ja alhaisemmat kustannukset. Se on kuitenkin altis staattiselle sähkölle, joka voi vetää puoleensa pölyä, mikä vaatii erityistä huomiota kokoonpanoympäristön puhtauteen.

Vaahto silikoni materiaali:Valmistettu vaahtovasta silikonista, sen rakenne on pehmeämpi (kovuus 20°-30°), kestää paremmin muodonmuutoksia ja se on vähemmän altis kontaminaatiolle. Se sopii paremmin tarkkuuslcd-moduulisovelluksiin, joissa on korkeat puhtausvaatimukset.

Tarkat suunnitteluparametrit: Luotettavien liitäntöjen varmistaminen

1. Johtavan kerroksen nousu:Yleiset välit ovat 0,05 mm, 0,1 mm ja 0,18 mm. Suunnittelussa on varmistettava, että jokainen piirilevytyyny koskettaa vähintään kolmea johtavaa hiilikerrosta (4-5 kerrosta suositellaan 0,05 mm:n jakovälille). Tämä on yksityiskohta, jota CNK valvoo tiukasti räätälöityjen LCD-näyttöjen suunnittelussa.

2. Johtavan kerroksen leveys:Leveys vaihtelee välillä 0,4–1,0 mm, ja se liittyy liittimen kovuuteen ja vaikuttaa koko puristussuhteen suunnitteluun. CNK-insinöörit tekevät kohdennettuja valintoja moduulirakenteen perusteella (0,6 mm leveys on yleinen liittimille ≤ 2,0 mm, 0,8 mm liittimille ≥ 2,0 mm).

3. Puristussuhteen säätö:Ihanteellinen puristussuhde on 10 % ja 15 % välillä. Alle 10 %:n suhde voi johtaa epävakaan kosketusimpedanssiin, kun taas yli 15 % voi aiheuttaa liittimen tai piirilevyn muodonmuutoksia. CNK varmistaa oikean puristusmäärän tarkalla asennuskorkeuden (h) laskennalla, mikä takaa pitkän aikavälin luotettavuuden.

Yksivärisistä perusnäytöistä monimutkaisiin HMI-liitäntöihin, jokaisen LCD-moduulin luotettavuus perustuu keskeisten komponenttien, kuten johtavien kumiliittimien, syvälliseen ymmärtämiseen ja tarkkaan hallintaan. Kokeneena LCD-näyttöjen valmistajana CNK Electronics ei vain syvenny materiaaliominaisuuksiin ja parametrien suunnitteluun varmistaakseen alhaisen impedanssin ja korkean vakauden signaalinsiirrossa, vaan laajentaa tämän yksityiskohtien hallinnan kattaviin räätälöityihin LCD-ratkaisuihin. Uskomme, että nämä ennennäkemättömät "tarkkuuslinkit" yhdistävät teknologisen innovaation laadun luotettavuuteen ja tukevat CNK:tä ja asiakkaitamme, kun etenemme yhdessä kohti poikkeuksellisempaa näyttöjen tulevaisuutta.
