Taustavalotekniikka: LCM-näytön suorituskyvyn määräävä ydinkomponentti

  Nestekidenäyttöjen alalla Liquid Crystal Module (LCM) on pitkälle integroitu järjestelmätason tuote. Se ei ole vain itse LCD-näyttö, vaan kattava ratkaisu, joka integroi tarkasti komponentit, kuten nestekidenäyttölaitteen, ohjainpiirit, PCB:n ja ratkaisevan taustavalon. Ammattimaisena LCD-näyttöjen valmistajana ymmärrämme, että taustavalon laatu keskeisenä lisävarusteena määrää suoraan LCM:n lopullisen visuaalisen suorituskyvyn ja luotettavuuden.

Taustavalo: LCM:n "Light Engine" ja Optical Foundation

Taustavalo on LCD-näytön takana sijaitseva valaistusjärjestelmä. Sen ydintehtävä on muuttaa piste- tai lineaarinen valonlähde erittäin tasaiseksi pintavalonlähteeksi. Koska nestekidemateriaali itsessään ei lähetä valoa, sen näyttö on täysin riippuvainen taustavalon tarjoamasta valaistuksesta modulaatiota varten. Siksi taustavalon optiset ominaisuudet – mukaan lukien kirkkaus, tasaisuus, värilämpötila ja virrankulutus – muodostavat perustan LCD-moduulin yleisen suorituskyvyn arvioimiselle.

Tekninen purku: materiaalijärjestelmä ja taustavalojen perusperiaatteet

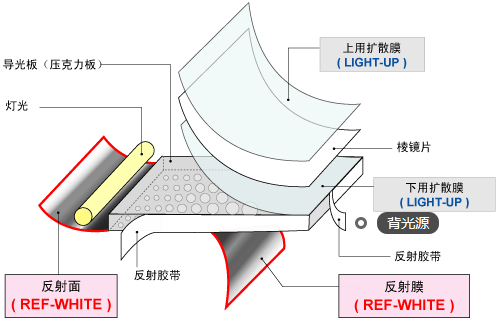

Tehokas taustavalo on modernin materiaalitieteen ja tarkkuusoptiikan kiteytys. Se koostuu pääasiassa ydinmateriaaleista, kuten valonlähteestä (LED/EL/CCFL), valonohjainlevystä, optisesta filmisarjasta, rakennekehyksestä ja valopalkista/lamppulevystä.

Valonlähde on valon alkuperä, joka määrittää taustavalon perusvärilämpötilan, kirkkauden ja käyttöiän.

Valonohjainlevy on ydinelementti valon tasaisuuden saavuttamiseksi. Sen pohjapinnalla olevat mikrorakenteiset pisteet, jotka on muodostettu tarkkuuspainatuksen tai muovauksen avulla, ovat vastuussa pisteen tai linjan hajottamisesta yhtenäiseksi valotasoksi. Näiden joukossa tarkkuusmuovatut pisteet tarjoavat tyypillisesti erinomaisen optisen suorituskyvyn perinteisiin painettuihin pisteisiin verrattuna.

Optinen kalvosarja (mukaan lukien diffuusorikalvot, kirkkautta parantavat kalvot, heijastavat levyt jne.) toimii valopolun "hallitsijana" ja työskentelee synergiassa poistaakseen kirkkaita kohtia, parantaakseen etuvalotehokkuutta ja varmistaakseen tasaisuuden katselukulmien välillä.

Rakennerunko ja valolevy tarjoavat vakaan mekaanisen tuen ja luotettavat sähköliitännät.

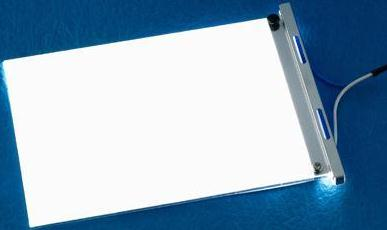

Näiden materiaalien yhdistelmä ja muotoilu palvelevat suoraan kahta yleistä toimintaperiaatetta: suoravalaistu taustavalo ja reunavalaistu taustavalo. Suoravalaistu taustavalo sijoittaa LED-ryhmän suoraan valonohjainlevyn alle suoraa valaistusta varten, mikä tarjoaa korkean kirkkauden ja erinomaiset mahdollisuudet paikalliseen himmennyssäätöön. Reunavalaistu taustavalo sijoittaa LED-valopalkit valonohjainlevyn sivuille; valo tulee sisään reunasta ja heijastuu eteenpäin ohjauslevyn pisteistä, mikä tekee siitä avainasemassa erittäin ohuiden mallien saavuttamisessa.

Teknologian reitin valinta: LEDin, EL:n ja CCFL:n erilaiset sovellukset

Erilaiset valonlähdeteknologiat antavat taustavaloille erilaisia ​​ominaisuuksia, jotka vastaavat erilaisiin markkinoiden tarpeisiin:

LED taustavaloSiitä on tullut ehdoton valtavirta sovelluksissa kulutuselektroniikasta teollisuusnäyttöihin korkean kirkkauden, pitkän käyttöiän (yli 30 000 tuntia reunavalaistuksessa), alhaisen virrankulutuksen ja ohuen muototekijänsä ansiosta.

EL (Elektroluminesoiva) Taustavalo, jonka erittäin ohut profiili, absoluuttinen pinnan tasaisuus ja joustava, taivutettava luonne on edelleen välttämätön tietyissä räätälöityissä LCD-näytöissä ja joustavissa näyttösovelluksissa.

CCFL (Cold Cathode Fluorescent Lamp) -taustavalo, vaikka se on suurelta osin korvattu LEDeillä kuluttajien aloilla, sillä on edelleen sovellusarvoa tietyillä ammattikäyttöön tarkoitetuilla näyttöalueilla erinomaisen värikylläisyytensä ja yhtenäisyytensä ansiosta.

Johtopäätös: Taustavalotekniikka on avain LCM-arvon nostamiseen

  Yhteenvetona voidaan todeta, että taustavalo on kaukana yksinkertaisesta valaistuskomponentista. Sen monimutkaisesta materiaalikoostumuksesta ja tarkoista toimintaperiaatteista valonlähdeteknologian reittiin, joka vaikuttaa väriin, virrankulutukseen ja muototekijään, jokainen sen suunnittelun ja valinnan näkökohta osallistuu syvästi LCD-moduulin lopullisen suorituskyvyn määrittelyyn. LCD-näyttöjen ylivoimaista suorituskykyä tavoitteleville LCD-näyttöjen valmistajille taustavalotekniikan syvällinen asiantuntemus on perusta tuotteiden erottelulle, huippuluokan räätälöityjen LCD-näyttöjen vaatimusten täyttämiselle ja sen varmistamiselle, että jokainen LCD-näyttö tuottaa optimaalisen visuaalisen tuloksen. Taustavalotekniikan ymmärtäminen on siksi LCM-näytön laadun ytimen ymmärtämistä.
