Selkeä LCD-tekniikka: toimintaperiaatteista sovelluskäytäntöihin

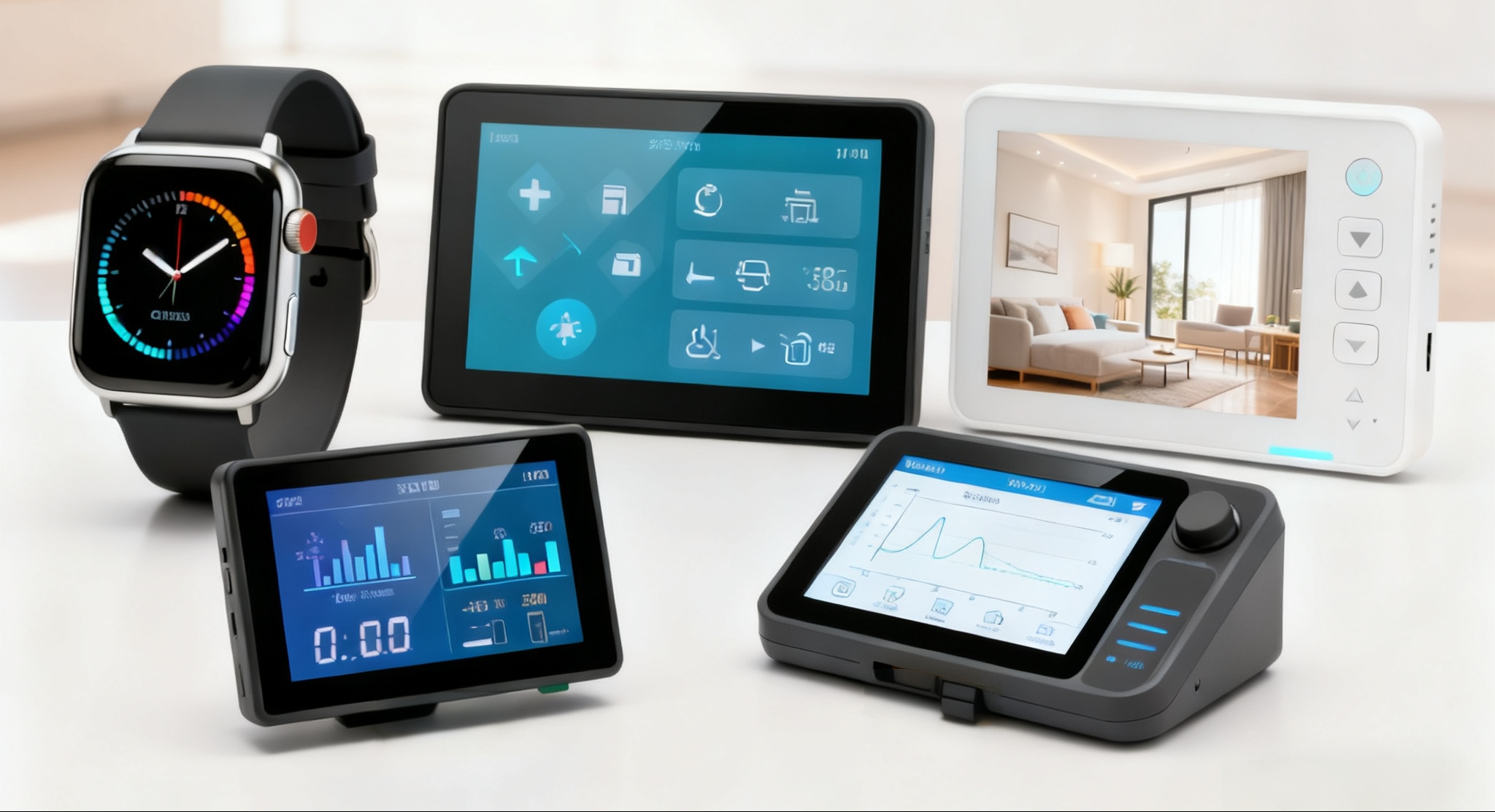

  Nykyaikaisissa elektronisissa laitteissa nestekidenäyttö (LCD) toimii ihmisen ja tietokoneen vuorovaikutuksen ydinkomponenttina, ja sen suorituskyky vaikuttaa suoraan käyttökokemukseen. LCD-näytön toimintaperiaatteiden ja ominaisuuksien ymmärtäminen on ratkaisevan tärkeää oikean LCD-moduulin valinnassa.

LCD-näytön periaatteet: Valon ja sähkön tarkka ohjaus

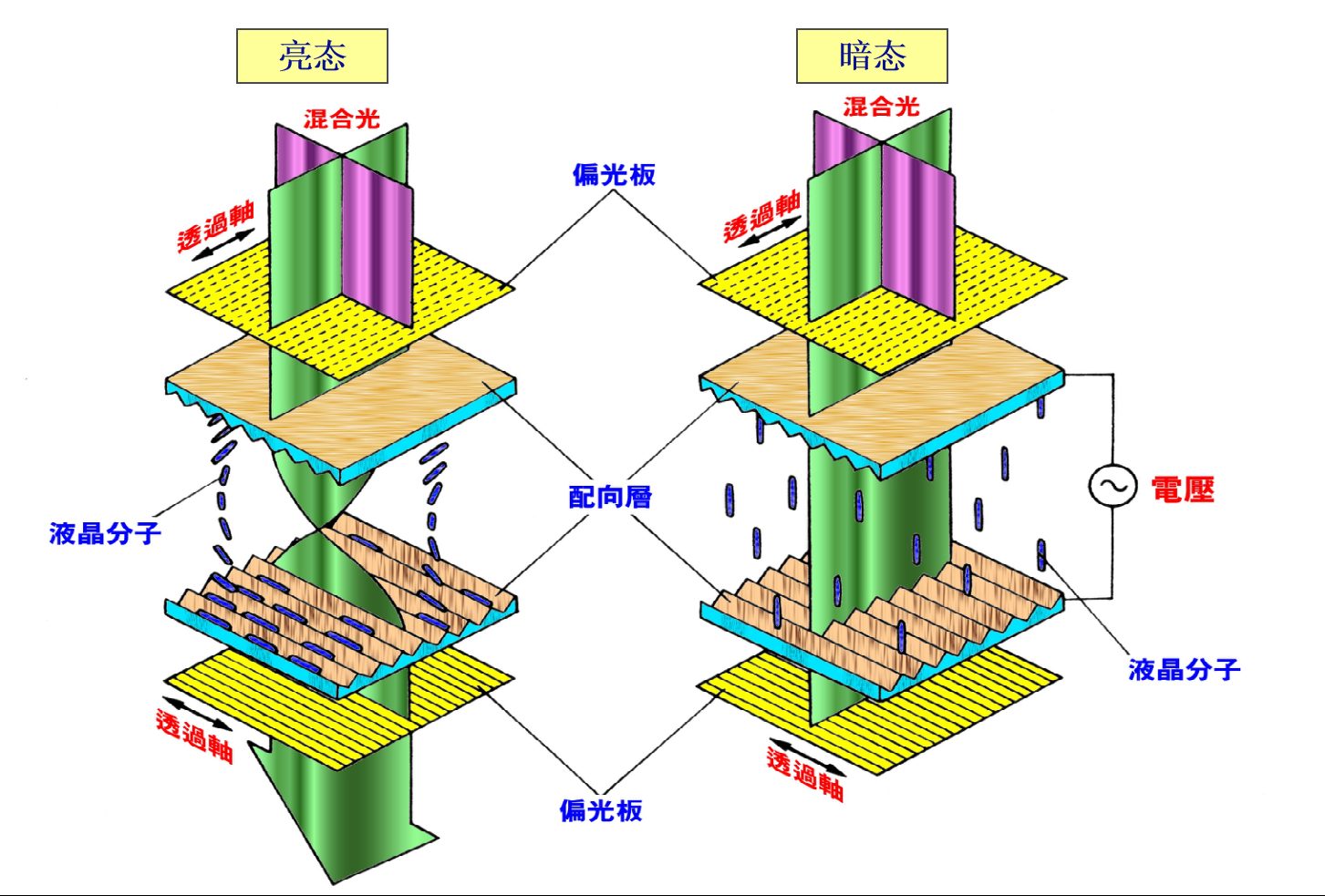

  LCD-näytön ydin on sähkökentän avulla tarkasti ohjata valon läpikulkua. Sen ydinrakenne sisältää polarisaattoreita, kohdistuskerroksia ja nestekidemolekyylejä.

  Kirkkaassa tilassa (ei-näyttötilassa) nestekidemolekyylit säilyttävät säännöllisen 90 asteen kiertyneen järjestelyn. Tuleva valo polarisoituu kulkiessaan etupolarisaattorin siirtoakselin läpi. Kun tämä polarisoitu valo kulkee nestekidenäyttökerroksen läpi, sen polarisaatiosuunta pyörii 90 astetta molekyylikierrerakenteen mukana, suuntautuu takapolarisaattorin optiseen akseliin ja siirtyy läpi muodostaen kirkkaan tilan.

  Pimeässä tilassa (näyttötilassa) nestekidemolekyylit alueilla, joilla sähkökenttää käytetään, muuttavat kohdistustaan ​​ja menettävät valon pyörimiskykynsä. Etupolarisaattorin lähettämä polarisoitu valo ei voi muuttaa suuntaa ja se on estetty, koska sen polarisaatiosuunta on kohtisuorassa takapolarisaattorin suuntaan, jolloin nämä alueet näyttävät mustilta.

  Tämä positiivisen näytön TN-tyyppinen valosähköinen vastemekanismi mahdollistaa monimutkaisen graafisen näytön ohjaamalla tarkasti kunkin pikselin jännitettä.

Sovellusavain: Suunnittelukäytännöt vakaan näytön varmistamiseen

Käytännön sovelluksissa useat keskeiset tekijät vaikuttavat suoraan LCD-näytön suorituskykyyn ja käyttöikään:

Ajotaajuuden tarkka suunnittelu on erityisen tärkeää. Nykyaikaiset LCD-näytöt käyttävät enimmäkseen multipleksistä dynaamista ajoa. LCD-elektrodeihin syötetyn vaihtojännitteen taajuutta on valvottava tarkasti 32-100 Hz:n alueella. Liian korkea taajuus estää nestekidekondensaattoria latautumasta ja purkamasta kyllästymiseen, mikä lisää ajovirrankulutusta; liian alhainen taajuus aiheuttaa havaittavaa näytön välkkymistä. Erinomaisen LCD-moduulin suunnittelun on optimoitava tämä parametri näyttöalueen ja tietyn sovelluksen perusteella.

Sähköstaattinen suojaus on yhtä tärkeä. Toimimattomassa tilassa ajo-IC:n tulee säilyttää purkausreitti, jotta pitkäaikainen sähköstaattinen kertymä ei vaikuta laitteen käyttöikään. Samanaikaisesti on varmistettava, että ohjauspiiri eliminoi täysin kaikki DC-komponentit, koska kaikki DC-jäämät lyhentävät LCD-näytön käyttöikää merkittävästi.

  Tämä positiivisen näytön TN-tyyppinen valosähköinen vastemekanismi mahdollistaa monimutkaisen graafisen näytön ohjaamalla tarkasti kunkin pikselin jännitettä.

Ammattimaisen valmistuksen arvo

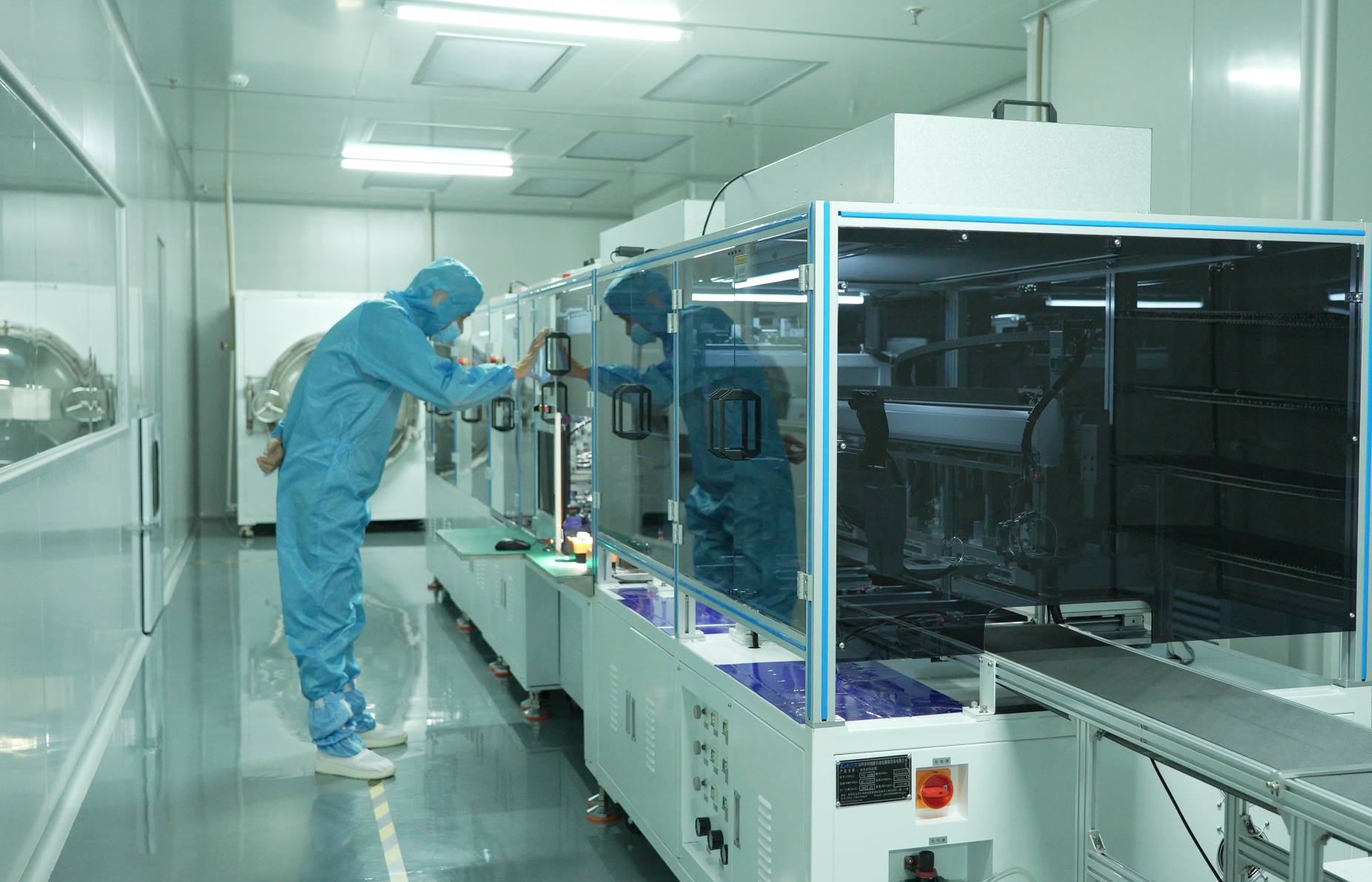

  Näyttötekniikan ydinkomponenttina LCD-näytön suorituskyky riippuu valmistajan teknisistä ja teknisistä valmiuksista. Ammattimaiset LCD-näyttöjen valmistajat voivat tarjota asiakkaille syvällisiä mukautettuja LCD-näyttöpalveluita ajoparametrien optimoinnista ympäristön mukauttavuuden säätöihin, mikä varmistaa, että jokainen LCD-moduuli toimii optimaalisesti tietyissä sovelluksissa.

Tietoja CNK:sta

  Shenzhenissä vuonna 2010 perustettu CNK Electronics (lyhyesti CNK) laajensi vuonna 2019 maailman johtavaa tehdasta Longyanissa Fujianissa. Se on erikoistunut ja innovatiivinen yritys, joka on erikoistunut näyttötuotteiden suunnitteluun, kehittämiseen, tuotantoon ja myyntiin. CNK tarjoaa asiakkailleen täyden valikoiman kustannustehokkaita pienille ja keskikokoisille näyttömoduuleille, ratkaisuille ja palveluille erinomaista laatua maailmanlaajuisesti. Teknologiaan ja korkeaan laatuun suuntautunut CNK ylläpitää kestävää kehitystä ja pyrkii tarjoamaan asiakkaille parempia ja vakaampia palveluita.
