Nestekidenäytön ydintekniikka: perusrakenteesta räätälöityihin ratkaisuihin

  Nykypäivän älykkäiden ja digitaalisten muutosten aikakaudella LCD-näytöt toimivat ihmisen ja koneen vuorovaikutuksen ydinkomponentteina, ja niitä käytetään laajalti teollisuuden ohjauksessa, lääketieteellisissä laitteissa, kulutuselektroniikassa ja muilla aloilla. Tämä artikkeli vie sinut syvälle LCD-näyttöjen perusrakenteen, tärkeimpien materiaalien ja teknisten ominaisuuksien tutkimiseen ja osoittaa samalla, kuinka räätälöidyt LCD-näytöt voivat täyttää erilaiset sovellusvaatimukset.

I. LCD-näyttöjen perusrakenne

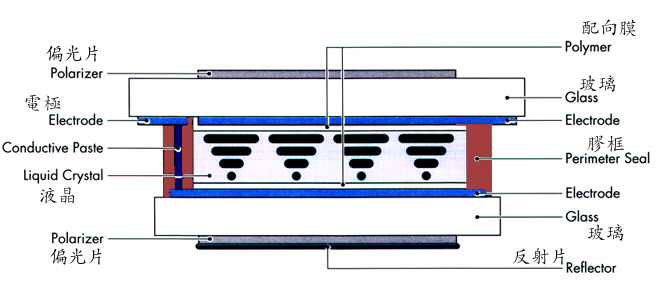

  Nestekidenäyttöjen ydinrakenne koostuu useista tarkasti laminoiduista materiaaleista, mukaan lukien polarisaattorit, elektrodit, johtava pasta, nestekide, kohdistuskalvot, lasisubstraatit, kehätiivisteet ja heijastimet. Jokainen materiaalikerros palvelee ainutlaatuisia toimintoja:

Polarisaattoritohjaa valon polarisaatiosuuntaa;

Elektroditajaa nestekidemolekyylit pyörimään käyttämällä jännitettä;

Nestekidetoimii sähkö-optisena vastevälineenä, avaimena kuvan näyttämiseen;

Lasisubstraatitei vain tarjoa tukea, vaan myös kuljettaa ITO:ta johtavia kerroksia.

 Tämä monikerroksinen rakenne varmistaa, että LCD-näytöt saavuttavat korkean kontrastin ja vakaan näytön alhaisella virrankulutuksella, mikä luo vankan perustan erilaisille LCD-moduuleille.

II. Materiaalierot TN-, HTN- ja STN-LCD-näytöissä

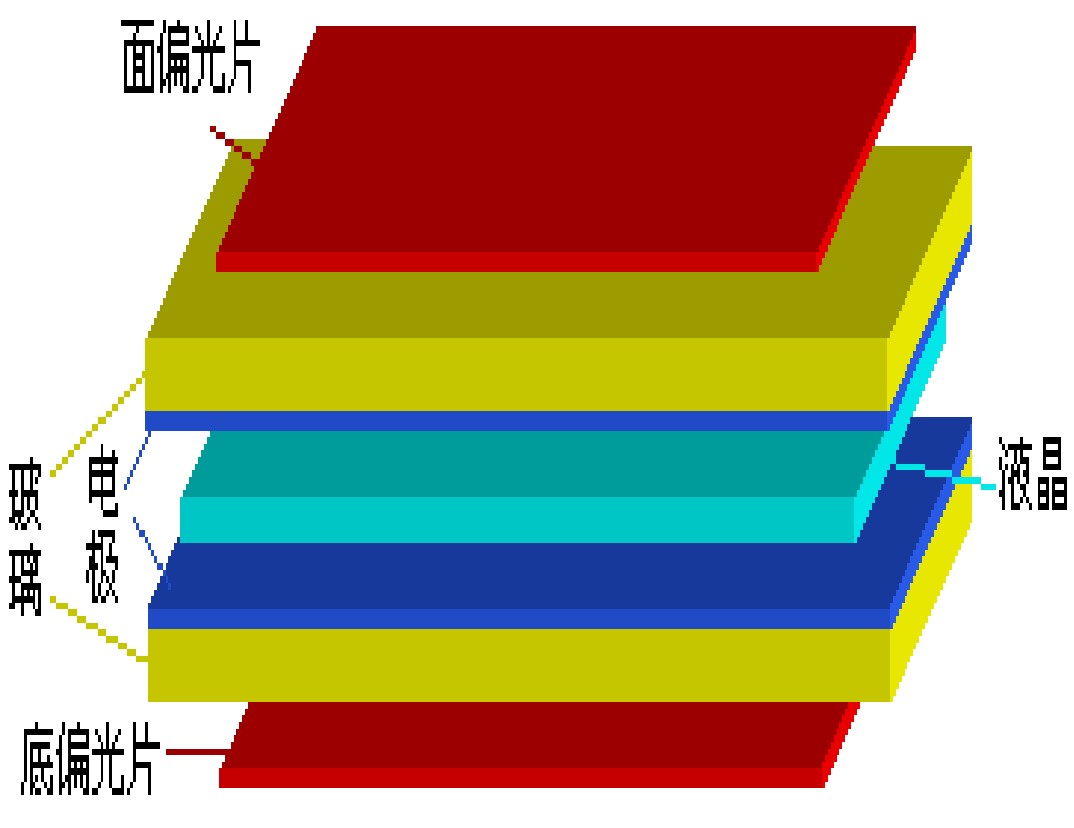

  Nestekidemolekyylien erilaisten järjestelyjen perusteella LCD-näytöt voidaan luokitella TN-, HTN- ja STN-tyyppeihin. Niiden ydinmateriaaleja ovat yläpolarisaattorit, lasi, elektrodit, nestekide ja pohjapolarisaattorit. Esimerkiksi STN-näytöt parantavat merkittävästi katselukulmia ja kontrastia optimoimalla nestekidemolekyylien kiertymiskulman, mikä tekee niistä sopivia korkean tietosisällön näyttöskenaarioihin. Ammattimaiset LCD-näyttöjen valmistajat varmistavat optimaalisen vastenopeuden, katselukulmat ja luotettavuuden jokaiselle LCD-näytölle joustavasti säätämällä materiaaliyhdistelmiä.

III. Tärkeimmät materiaalit: ITO-lasi ja polarisaattorit

IT-lasit:LCD-näytön läpinäkyvänä johtavana substraattina ITO-kerroksen paksuus on suoraan verrannollinen sen vastusarvoon. Esimerkiksi kun ITO-resistanssi on 10Ω, paksuus voi olla 1800Å. Lisäksi SiO2- tai Si3N4-suojakerrokset estävät tehokkaasti ionien tunkeutumisen, mikä pidentää LCD-moduulien käyttöikää. Borosilikaattilasialustojen käyttö täyttää erittäin ohuet ja erittäin kestävät näyttövaatimukset parantamalla valonläpäisykykyä ja kovuutta.

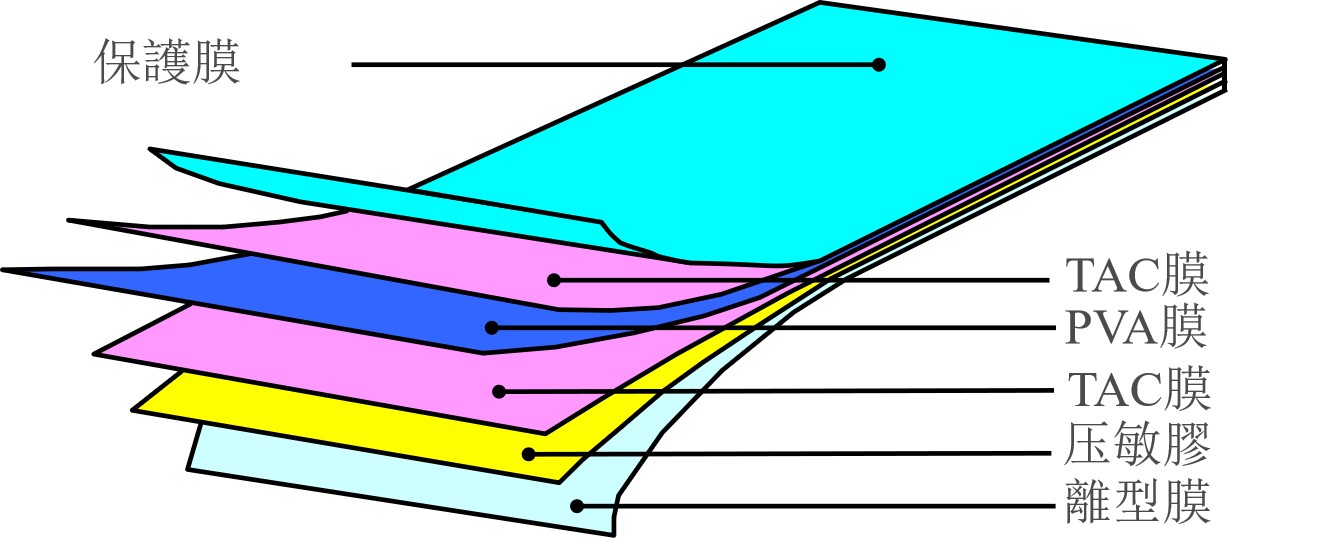

Polarisaattorit:Niiden rakenne sisältää suojakalvot, TAC-kalvot, PVA-kalvot, paineherkät liimat ja irrokekalvot. Polarisaattorien kestävyys vaikuttaa suoraan LCD-näytön luotettavuuteen. Teollisuus tarjoaa useita kestävyysluokitusvaihtoehtoja:

Vakiolaatu: Kuivan lämmönkestävyys 70°C × 500HR, kostea lämpö 40℃, 90%RH, 500H

Korkea kestävyysluokka: Kuivan lämmönkestävyys 90°C × 500HR, kostea lämpö 80℃, 90%RH, 500H

 Tämä materiaalietu mahdollistaa räätälöidyt LCD-näytöt toimivat vakaasti myös äärimmäisissä ympäristöissä, ja ne sopivat sovelluksiin, kuten teollisuuden ohjaukseen ja ulkokäyttöön.

IV. MukautettuRatkaisut:Täyttää monipuoliset sovellustarpeet

  Säätämällä ITO-lasin vastusta, polarisaattorin kestävyyttä ja nestekidenäyttöjä voidaan tarjota täysin räätälöityjä LCD-näyttöjä ja LCD-moduulejaAsiakkaat.Olipa kyseessä korkearesoluutioiset TFT-moduulit tai pienitehoiset OLED-ratkaisut, tarkka yhteensopivuus voidaan saavuttaa, mikä auttaa asiakkaita parantamaan tuotteiden kilpailukykyä.

Johtopäätös

  LCD-tekniikka jatkaa innovointia näyttöteollisuudessa kypsillä, vakailla ja muokattavissa olevilla ominaisuuksillaan. Ammattimaisena LCD-näyttöjen valmistajana CNK Electronics ymmärtää syvästi materiaalirakenteet ja -prosessit ja on sitoutunut tarjoamaan maailmanlaajuisille asiakkaille korkealaatuisia LCD-moduuleja ja räätälöityjä LCD-näyttöjä. Jos etsit luotettavia näyttöratkaisuja, ota rohkeasti yhteyttä – anna meidän luoda sinulle erinomaiset näyttökokemukset ammattitaidollamme!
