Tarkkuusnäytön taito: LCD-näyttöjen teknisten ydinparametrien dekoodaus

Nykypäivän nopean älylaitteiden kehityksen aikakaudella LCD-näyttö toimii ihmisen ja tietokoneen välisen vuorovaikutuksen ydinrajapintana, ja sen suorituskyky määrittää suoraan käyttökokemuksen laadun. Olipa kyseessä kulutuselektroniikka tai teollisuusohjaus, näytön suorituskykyä koskevat vaatimukset ovat yhä tiukemmat. Ammattimaisena LCD-näyttövalmistajana ymmärrämme syvästi, että LCD-tekniikan perusteellinen ymmärtäminen on perusta oikeiden valintojen ja suunnittelun tekemiselle. Tässä artikkelissa analysoidaan järjestelmällisesti tärkeimmät tekniset indikaattorit, jotka määrittävät LCD-moduulin laadun.

1. Sähköoptinen vasteominaisuus: Näytön ohjauksen fyysinen perusta

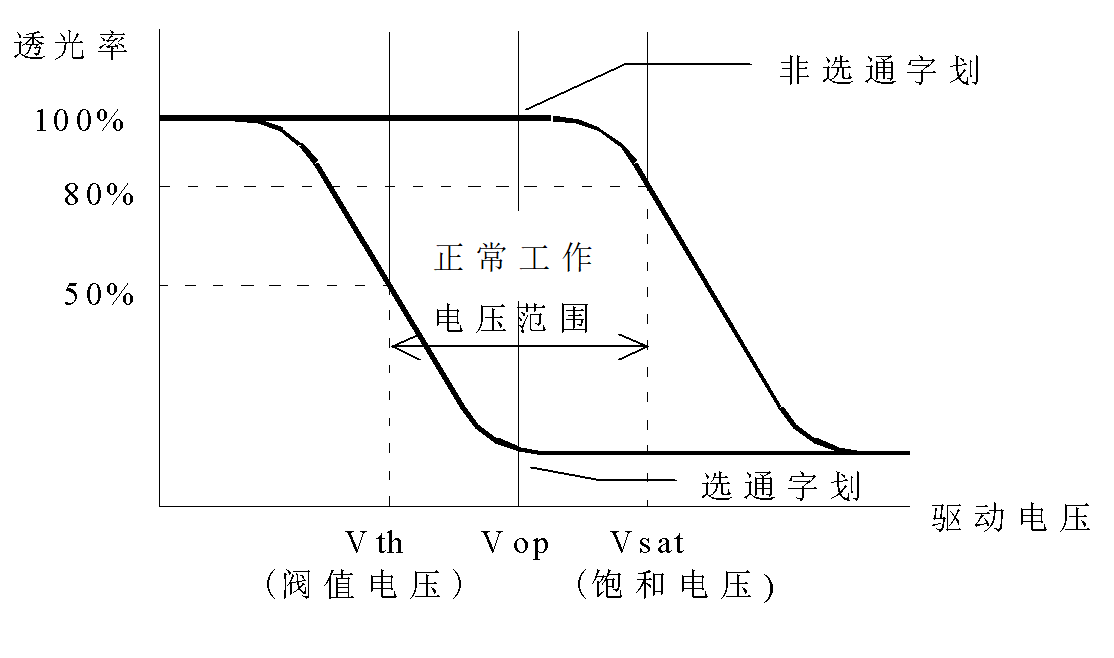

Sähköoptinen vasteominaisuus on nestekidenäyttötekniikan fyysinen ydin. Se kuvaa tarkasti LCD-näytön läpäisevyyden ja käytetyn käyttöjännitteen välistä toiminnallista suhdetta. Tämä epälineaarinen ominaiskäyrä on perusta harmaasävytasojen ja kuvan näyttämisen saavuttamiselle. Hyvin optimoitu sähköoptinen vaste tarkoittaa pienempää käyttöjännitettä, suurempaa kontrastisuhdetta ja tarkempaa värien toistoa – se on lähtökohta kaikille huippuluokan näyttömalleille.

2. Kontrastisuhde: Visuaalisen selkeyden ensisijainen elementti

Kontrastisuhde, joka määritellään valotiheyden suhteeksi ON (aktiivinen) tilan ja OFF (inaktiivinen) tilan välillä, on ensisijainen parametri kuvan terävyyden ja syvyyden arvioinnissa. Tyypillisesti, kun kontrastisuhde ylittää 5:1, ihmissilmä havaitsee selkeän kuvan. LCD-näytön kontrastisuhde on kuitenkin dynaaminen muuttuja; se riippuu suuresti katselukulmasta ja ympäristön valosta, mikä johtaa seuraavaan avainmittariin – katselukulman ominaisuuksiin.

3. Katselukulma: molekyylien kohdistuksen ja optiikan tarkka synergia

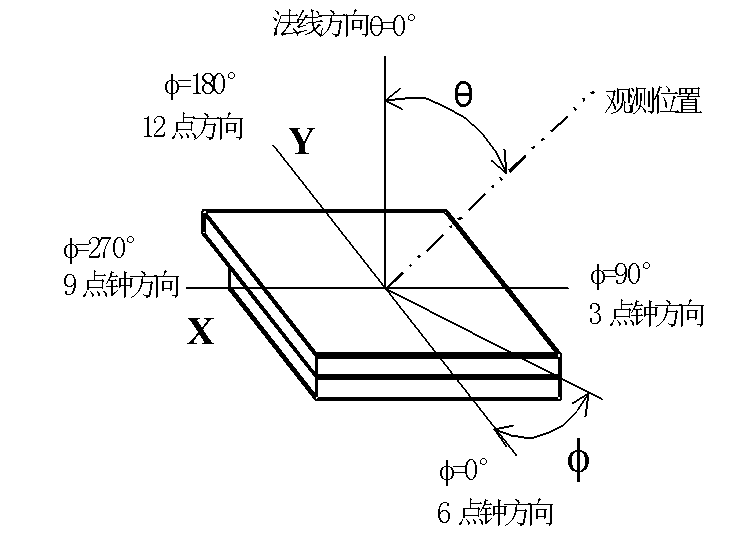

Katselukulma-alue on kattava indikaattori, joka arvioi LCD-moduulin kykyä säilyttää näytön laatu akselin ulkopuolelta katsottuna. Se ei ole kiinteä arvo, vaan sen määrittää spatiaalinen kartiokulma, jonka sisällä kontrastisuhde pienenee hyväksyttävään alarajaan (esim. 5:1). Sen ydin on monimutkainen vuorovaikutus nestekidemolekyylien orientaation ja tulevan valon polarisaatiotilan välillä.

Tekninen syvyys:

Tila määrittää rajat:Eri nestekidemoodit (TN, HTN, STN) ovat pohjimmiltaan erilaisia ​​molekyylien kohdistuksen ja kierrekulman malleja. TN-tilassa on kapein katselukulma, kun taas STN-tilassa saavutetaan korkeiden 180°-270° kiertokulmien ansiosta jyrkempi sähköoptinen käyrä ja leveämpi katselukulma. Esimerkiksi STN-positiivinen tila voi säilyttää erinomaisen näkyvyyden lähes puolipallon muotoisella alueella, mikä on keskeinen syy sen yleisyyteen teollisuusinstrumenteissa ja julkisissa näytöissä.

Ohjainlinjojen rajoitus (multipleksointi):Multipleksoitua ajoa käyttävissä LCD-näytöissä ohjainlinjojen (COM-linjojen) määrän kasvaessa pikseleihin kohdistettu tehollinen jännitesuhde heikkenee. Tämä sähköinen ei-ideaalisuus johtaa suoraan katselukulman suorituskyvyn kutistumiseen. Siksi korkearesoluutioisissa merkkisegmenttinäytöissä katselukulmasta tulee usein keskeinen kompromissi ajomallin kanssa.

Sovelluksiin, joissa on kiinteä katselukulma, räätälöity LCD-näyttö tarjoaa optimaalisen ratkaisun. Ammattimaiset LCD-näyttöjen valmistajat voivat "ohjata" optimaalisen katselukulman kohti kohdehavaintoaluetta säätämällä parametreja, kuten kohdistuskerroksen suuntaa ja optimoimalla soluvälin ja kahtaistaittavuuden tuotteen (Δn·d), mikä maksimoi näyttöresurssien käytön.

4. Vastenopeus: Dynaamisen vasteen lämpötilariippuvuus

Vastenopeus, mukaan lukien nousuaika (Tr) ja laskuaika (Tf), mittaa, kuinka nopeasti LCD-näyttö reagoi signaaleihin. Nestekiteiden reologiset ominaisuudet määräävät niiden voimakkaan lämpötilariippuvuuden: mitä alhaisempi lämpötila, sitä korkeampi on nestekideviskositeetti ja sitä hitaampi vastenopeus.

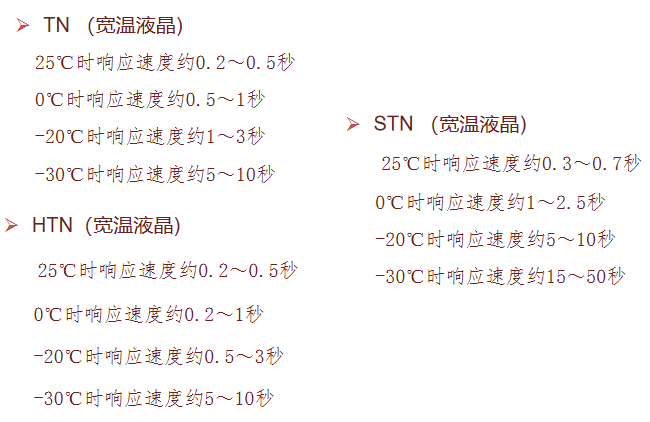

Huonelämpötilan suorituskyky: 25 °C:ssa TN/HTN-tuotteiden vasteaika on tyypillisesti 150-300 millisekuntia, kun taas STN-tuotteet ovat suurempien molekyylien kiertymiskulmien vuoksi hieman hitaampia, noin 200-350 millisekuntia. Tämä riittää useimpiin staattisiin tai hitaasti päivittyviin näyttötarpeisiin.

Leveän lämpötilan haaste: Laajan lämpötilan sovellutusskenaarioissa vasteviivettä matalissa lämpötiloissa ei voida jättää huomiotta. Esimerkiksi laajan lämpötilan TN LCD -moduulin vasteaika voi olla jopa 10 sekuntia -30 °C:ssa, mikä aiheuttaa vakavaa kuvan tahriintumista. Tämä edellyttää, että LCD-näyttöjen valmistajat valitsevat huolellisesti nestekidemateriaalit ja säätävät ajoparametreja tavoitekäyttölämpötila-alueella, jotta varmistetaan käyttökelpoinen vaste jopa äärimmäisissä olosuhteissa.

5. Virrankulutus: Microamp-tason järjestelmän tehokkuuden filosofia

Alhainen virrankulutus on LCD-teknologian hallitsevan aseman kulmakivi kannettavien laitteiden markkinoilla. LCD-moduulin kokonaisvirrankulutus koostuu pääasiassa käyttöpiirin kapasitiivisesta latauksesta/purkauksesta ja nestekidemateriaalin dielektrisestä häviöstä. Näistä itse nestekidemateriaalin bulkkiresistiivisyys on avainasemassa erittäin alhaisen staattisen virrankulutuksen ylläpitämisessä. Jos materiaali likaantuu, mikä aiheuttaa resistiivisyyden laskun, virrankulutus voi nousta epänormaalisti. Siksi erinomainen virrankulutuksen hallinta kuvastaa LCD-näyttöjen valmistajien äärimmäistä materiaalin puhtauden ja tuotantoprosessien hallintaa, mikä varmistaa, että saamasi LCD-näyttö säilyttää mikroampeeritason virrankulutuksen edut vakaasti koko elinkaarensa ajan.

Johtopäätös

Nykyisessä ympäristössä, jossa vakiotuotteet eivät useinkaan täytä täydellisesti tiettyjä vaatimuksia, räätälöidyt LCD-näytöt ovat avainasemassa tuotteiden erottamisessa. Yhteistyössä teknisesti perusteellisten LCD-näyttöjen valmistajien kanssa yhdistääksesi yllä mainitut keskeiset tekniset parametrit sovellukseesi, voit kehittää LCD-moduulin, joka löytää optimaalisen tasapainon katselukulman, virrankulutuksen, lämpötilan suorituskyvyn ja kustannusten välillä ja tarjoaa lopulta virheettömän visuaalisen kokemuksen tuotteessasi.
