Valonlähteestä kuvanlaatuun: Taustavalo on LCD-moduulin todellinen "backstage-sankari".

Kun ihmiset puhuvat LCD-näytöistä, ensimmäinen asia, joka tulee mieleen, on usein vain "näyttö". Mutta täydellinen nestekidemoduuli (LCM) on paljon enemmän kuin pelkkä nestekidenäyttö. Se integroi ajureiden IC:t, piirilevyn ja yhden usein huomiotta jääneen mutta tärkeän komponentin: taustavalon.

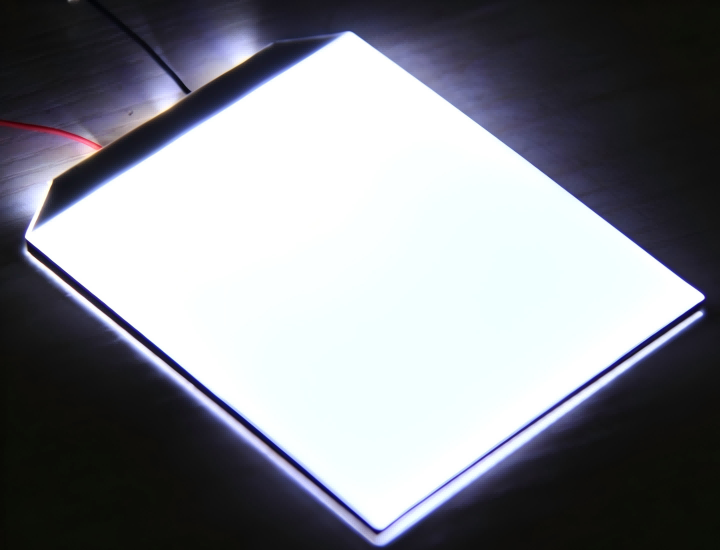

Taustavalo: "Valomoottori", joka sijaitsee näytön takana

Nestekidemateriaali itsessään ei säteile valoa. Se toimii enemmän kuin "valoventtiili" luottaa siihen, että taustavalojärjestelmä antaa valaistuksen ennen kuin se voi näyttää kuvan. Taustavalon ydintehtävä on muuntaa piste- tai lineaarinen valonlähde erittäin tasaiseksi pintavalonlähteeksi.

Kirkkaus, tasaisuus, värilämpötila, virrankulutus – kaikki yhdellä silmäyksellä havaitsemasi katselukokemuksen osa-alueet ovat taustavalotekniikan tukemia.

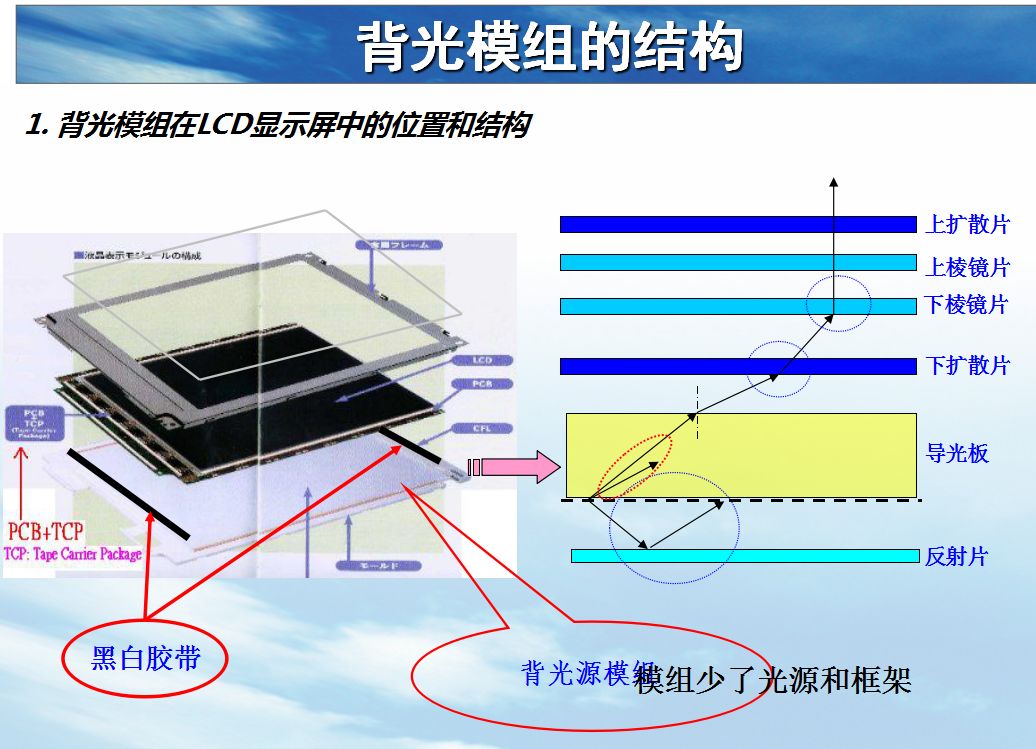

Taustavalon purkaminen: Sarja tarkkoja optisia järjestelmiä

Tehokas taustavalo on edistyneen materiaalitieteen ja tarkan optisen suunnittelun tulos. Sen ydinkomponentteja ovat:

Valon lähde:Valon alkuperä, joka määrittää taustavalon perusvärilämpötilan, kirkkauden ja käyttöiän.

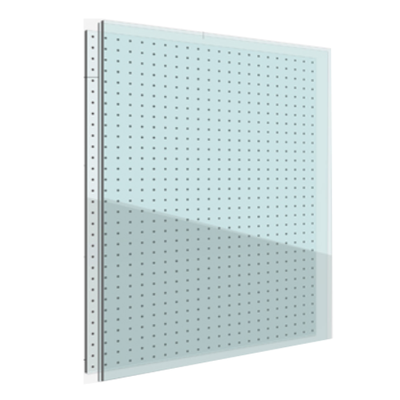

Valonohjainlevy (LGP):Avain tasaiseen valon jakautumiseen. Pohjapinnan mikrorakenteiset pisteet sirottavat reunasta tulevaa valoa koko tason poikki. Tarkkuusvaletut pisteet tarjoavat yleensä paremman optisen suorituskyvyn kuin perinteiset painetut pisteet.

Optinen filmisarja:Diffuusorikalvot, kirkkautta parantavat kalvot (BEF) ja heijastavat arkit toimivat yhdessä poistaen kuumia kohtia, parantaen etuvalon tehokkuutta ja varmistaen tasaisuuden.

Rakennekehys ja valolevy:Tarjoa vakaa mekaaninen tuki ja luotettavat sähköliitännät.

Rakenteesta riippuen taustavalot jakautuvat kahteen päätekniikkaan:

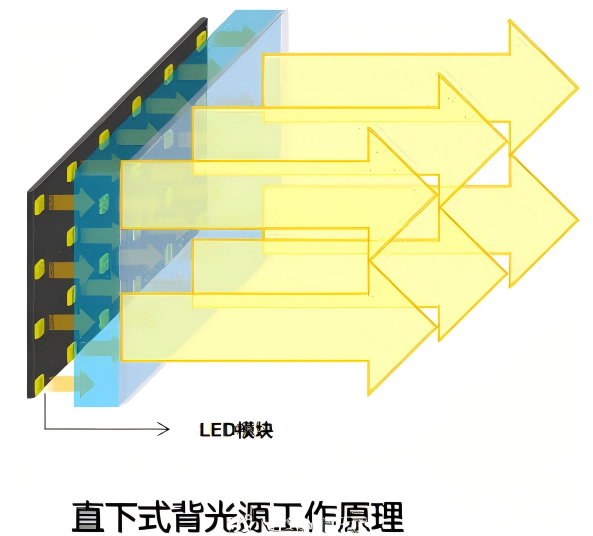

Suora valaistus:LED-ryhmät on sijoitettu suoraan valonohjainlevyn alle suoraa valaistusta varten. Tämä tarjoaa korkean kirkkauden ja tukee paikallista himmennyssäätöä.

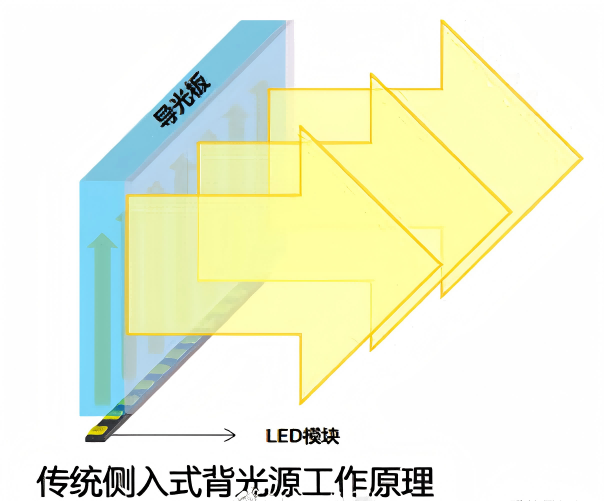

Reunavalaistu:LED-valopalkit on sijoitettu valonohjainlevyn sivuille. Valo tulee sisään reunasta ja heijastuu eteenpäin levyn läpi, mikä tekee tästä avaimen erittäin ohuiden mallien saavuttamiseen.

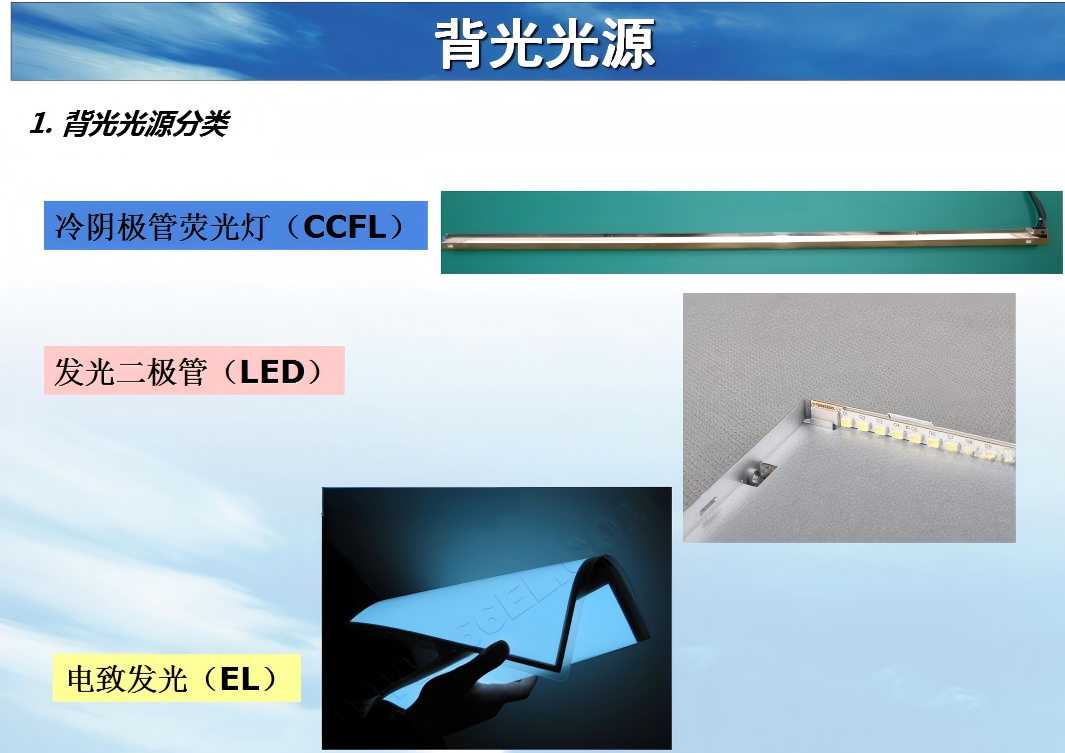

Kolme erityyppistä valonlähdettä, joista jokaisella on omat etunsa.

LED-taustavalo:Suuri kirkkaus, pitkä käyttöikä (yli 30 000 tuntia reunavalaistuksessa), alhainen virrankulutus ja ohut muoto. Se on yleisin valinta kaikkeen kulutuselektroniikasta teollisuusnäyttöihin.

EL (elektroluminoiva) taustavalo:Erittäin ohut, täydellisen tasainen koko pinnalla ja joustava/taivutettava. Se on edelleen välttämätön mukautetuissa LCD-näytöissä ja joustavissa näyttösovelluksissa.

CCFL (kylmäkatodiloistelamppu) taustavalo:Kuluttajatuotteissa korvattu suurelta osin LEDeillä, mutta silti arvokas tietyissä ammattikäyttöön tarkoitetuissa näyttösovelluksissa erinomaisen värikylläisyyden ja tasaisuuden ansiosta.

Tekninen yhteenveto

Taustavalo on paljon enemmän kuin pelkkä valaistuskomponentti. Materiaalin valinnasta ja optisesta suunnittelusta valonlähteen valintaan ja rakenteellisten prosessien hienostuneisuuteen, jokainen yksityiskohta vaikuttaa näytön lopulliseen suorituskykyyn.

Laadukkaita näyttöjä tavoitteleville valmistajille syvä taustavalotekniikan asiantuntemus on perusta tuotteiden erottelulle, joka täyttää huippuluokan räätälöityjen LCD-näyttöjen vaatimukset ja varmistaa, että jokainen näyttö täyttää visuaalisen lupauksensa.

Valonlähteestä kuvanlaatuun taustavalo on LCD-moduulien todellinen laulamaton sankari. Taustavalotekniikan ymmärtäminen tarkoittaa loppujen lopuksi sen ymmärtämistä, mikä tekee suuresta näytöstä.
