LCD-mustan tekniikan kattava analyysi (osa 1): rakenne ja liitäntä, näytön ydinkoodin lukituksen avaaminen

Nykymaailmassa, jossa elektronisia laitteita on kaikkialla, nestekidenäytöt (LCD) toimivat ihmisen ja koneen välisen vuorovaikutuksen ydinrajapintana, ja niiden tekniset ominaisuudet määräävät suoraan laitteiden käyttökokemuksen. Älykkäistä puetettavista teollisuuden ohjausjärjestelmistä, autojen näytöistä kulutuselektroniikkaan, LCD-tuotteiden takana eri skenaarioissa piilee huolellisesti suunniteltuja rakennesuunnitelmia ja liitäntätekniikoita. Ammattimaisena räätälöitynä LCD-näyttöjen valmistajana ja tehokkaana LCD-näyttötehtaana CNK on erikoistunut ja pitkälle kehitetty korkean teknologian yritys, joka on omistautunut näyttölaitteiden ja HMI-tuotteiden (Human-Machine Interface) tutkimukseen ja kehitykseen, tuotantoon ja myyntiin.

Tänään suoritamme perusteellisen analyysin LCD-näyttöjen keskeisistä perusteista, mikä auttaa sinua ymmärtämään näyttötekniikan taustalla olevan logiikan.

I. Tuotteen rakenne: Räätälöidyt näyttöratkaisut

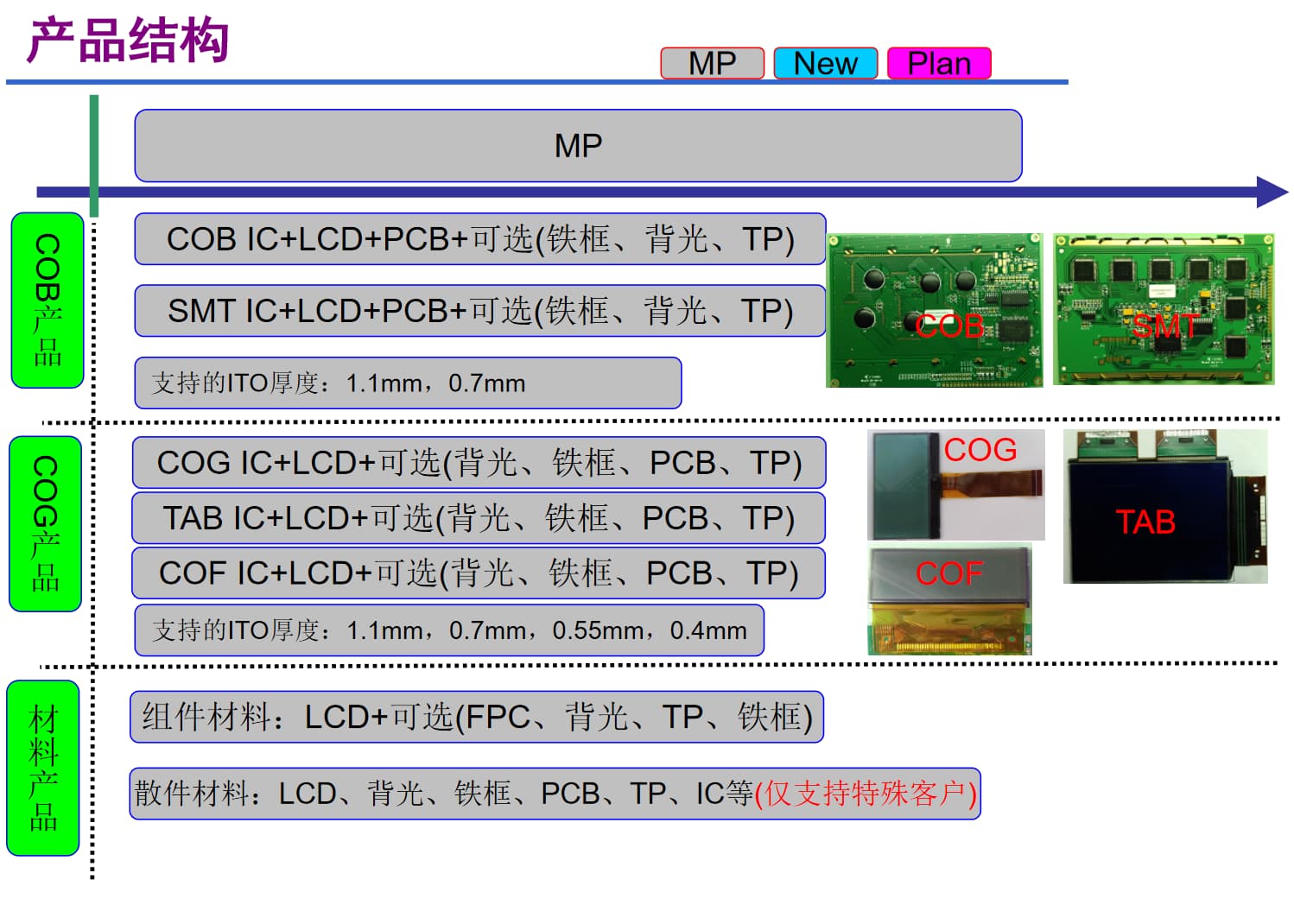

Nestekidenäyttöjen tuoterakenne ei ole yksikokoinen, vaan se on räätälöity sovellusskenaarioiden ja suorituskykyvaatimusten mukaan. Kokeneena näyttöjen valmistusyrityksenä CNK:n ydintuotteita ovat yksiväriset LCD-näytöt ja yksiväriset moduulit, 0,96–15,6 tuuman TFT-näyttömoduulit, OLED-moduulit ja käyttöliittymän ihmisen ja koneen vuorovaikutusmoduulit. Sen tuoterakenne koostuu pääasiassa kolmesta ydintuotteiden ryhmästä ja erilaisista johdannaisjärjestelmistä:

1. Integroidut tuotteet: Tehokkaat ja vakaat valtavirran valinnat

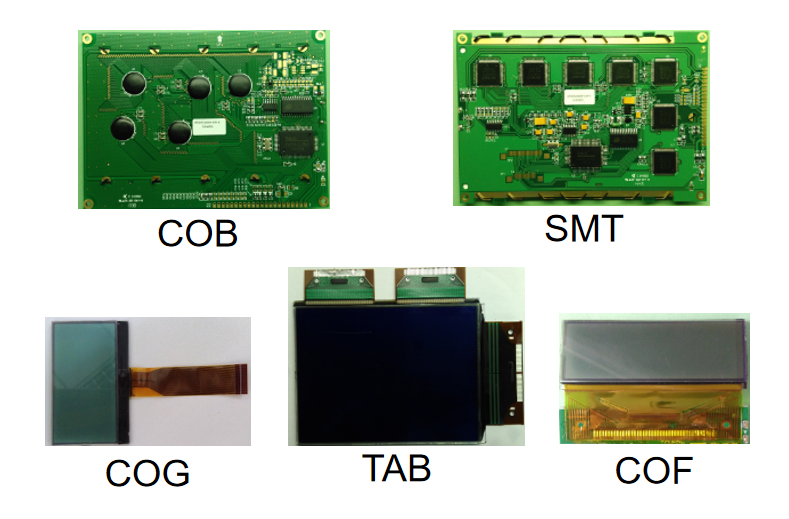

•  COB-tuotteet: Käytä ydinarkkitehtuuria "IC + LCD + PCB" ja se voidaan varustaa valinnaisilla komponenteilla, kuten rautakehykset, taustavalot ja TP (kosketuspaneelit). Korkean integroinnin ja vahvan vakauden ansiosta niitä käytetään laajalti skenaarioissa, joissa on tiukat luotettavuusvaatimukset, kuten teollisuusohjauksessa ja autoteollisuudessa.
•  COG-tuotteet:Perustuen "IC + LCD" -järjestelmään, ne tukevat joustavaa lisävarustevalikoimaa, kuten taustavalot, rautakehykset, piirilevyt ja TP:t. Samalla kun ne varmistavat suorituskyvyn, ne yksinkertaistavat rakennesuunnittelua, mikä tekee niistä sopivia älykkäille puettaville laitteille, pienille kannettaville laitteille ja muille tuotteille, joilla on tiukat kokorajoitukset.
•  SMT/COF/TAB-tuotteet:Yhdistä SMT IC, COF IC ja TAB IC vastaavasti LCD:hen sekä valinnaiset lisävarusteet, jotka kattavat keskitason ja huippuluokan näyttötarpeet. Niistä COF- ja TAB-järjestelmät loistavat kapeareunaisissa ja korkearesoluutioisissa tuotteissa

2. Materiaalituotteet: Mukautuvat joustavasti erityistarpeisiin

•  Komponenttien materiaalit:Nestekidenäytön keskiössä ne voidaan yhdistää komponenttien, kuten FPC:n (Flexible Printed Circuits), taustavalojen, TP:iden ja rautakehysten kanssa, tarjoten asiakkaille puoliintegroituja ratkaisuja, jotka tasapainottavat räätälöinnin joustavuuden ja kokoonpanotehokkuuden.
• Varaosien materiaalit:Tarjoa täysi valikoima varaosia, mukaan lukien LCD, taustavalot, rautakehykset, piirilevyt, TP:t ja IC:t, jotka tukevat vain erikoisasiakkaiden perusteellisia räätälöintitarpeita. Tämä osoittaa täysin räätälöidyn LCD-näytön valmistajan joustavan sopeutumiskyvyn ja soveltuu erityisiin ja henkilökohtaisiin näyttöskenaarioihin.

On syytä huomata, että CNK:n erilaiset rakennemallit tukevat erilaisia ​​ITO-paksuuksia: COB- ja SMT-mallit tukevat 1,1 mm ja 0,7 mm paksuuksia; COG-, COF- ja TAB-mallit ulottuvat edelleen 0,55 mm:iin ja 0,4 mm:iin. Ohuempi ITO-paksuus mahdollistaa laitteiden pienentämisen ja keveyden, mikä heijastaa myös LCD-näyttötehtaan hienoa teknistä vahvuutta.

II. Kytkentämenetelmät: Tehokas vaihteisto "silta".

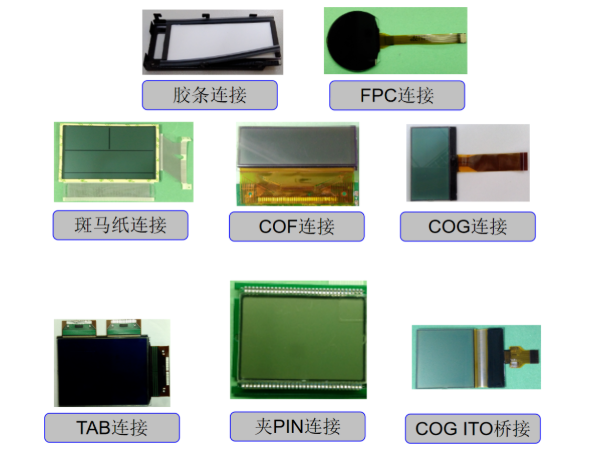

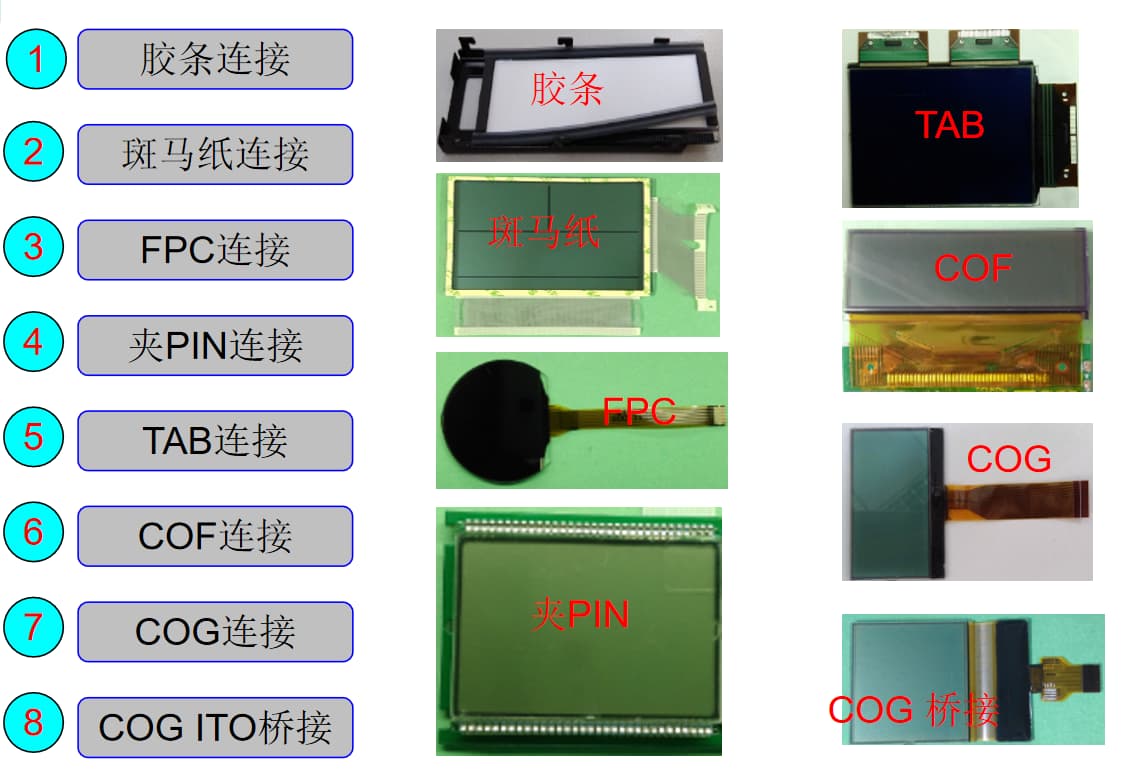

Jos tuotteen rakenne on LCD-näytön "luuranko", liitäntätapa on sen läpi kulkeva "verisuonen", joka vaikuttaa suoraan signaalinsiirron vakauteen ja tuotteen kokoamismukavuuteen. Ammattimaisena näyttövalmistajana CNK hallitsee 8 yleistä liitäntämenetelmää, jotka kattavat täysin erilaiset sovellusskenaariot:

1. Perusyhteysmallit: Yksinkertainen, luotettava ja kustannuksiltaan hallittava·

• Kuminauhan liitäntä:Helppokäyttöinen ja edullinen, sopii tavallisiin elektronisiin laitteisiin, joilla on alhaiset vaatimukset yhteyden vakaudelle.
• Zebra-paperiliitäntä:Hyvän johtavuuden ja joustavuuden ansiosta se mukautuu pieniin rakenteellisiin muodonmuutoksiin ja sitä käytetään usein pienten LCD-näyttöjen ja piirilevyjen liittämiseen.
•  Pin Clip -liitäntä:Helppo purkaa ja kätevä myöhempää huoltoa varten, sitä käytetään laajalti laitteissa, jotka vaativat usein virheenkorjausta tai komponenttien vaihtoa.

2. Kehittyneet yhteysjärjestelmät: vakaa, tehokas ja soveltuu monimutkaisiin skenaarioihin

• FPC-yhteys:Yhdessä joustavien painettujen piirien kanssa se voi muodostaa liitännät monikulmaisissa ja kapeissa tiloissa, mikä tekee siitä ensisijaisen järjestelmän älykkäille puettaville laitteille, taitettaville laitteille ja muille tuotteille.
• TAB-yhteys:Liittää ajurin IC:n suoraan nestekidenäyttöön TAB:n (Anisotrooppinen johtava kalvo) kautta, mikä vähentää liitäntäsolmuja ja parantaa lähetyksen tehokkuutta ja vakautta.
• COG-liitäntä:Sitoo IC:n suoraan LCD-näytön lasisubstraattiin, mikä vähentää huomattavasti tuotteen kokoa ja parantaa integraatiota, mikä on huippuluokan kannettavien laitteiden ydinliitäntätapa.
• COF-liitäntä:IC on pakattu joustavalle kalvolle ja liimattu sitten nestekidenäyttöön. Siinä on sekä joustavuus että korkea integraatio, joka mukautuu kapeiden kehysten ja korkean resoluution näytön tarpeisiin.
• COG ITO -silta:Erityinen siltausrakenne optimoi edelleen signaalin siirtotien ja toimii erinomaisesti suurikokoisissa ja korkealaatuisissa LCD-näytöissä.

Rikkaisiin rakennesuunnitelmiin ja luotettaviin liitäntäteknologioihin luottaen CNK korkealaatuisena yrityksenä Kiinan TFT-näyttöjen alalla tarjoaa jatkuvasti korkealaatuisia näyttöratkaisuja eri teollisuudenaloille. Seuraavassa artikkelissa jatkamme LCD-näyttöjen tyyppiluokituksen ja näyttötilojen tutkimista, joten pysy kuulolla!
