Nestekidenäyttöjen paljastaminen: Kuinka näytösi "sytyy"?

Edellisessä keskustelussamme tutkimme nestekiteiden syntyä ja luokittelua. Tänään kaivetaan syvemmälle: Kuinka nestekidenäytöt tarkalleen toimivat? Kuinka älypuhelimesi ja tietokoneesi näytöt käyttävät sähköä ja valoa tuottamaan eloisia ja värikkäitä kuvia?

LCD-näytön "sydän": sähkökenttien ja valon tanssi

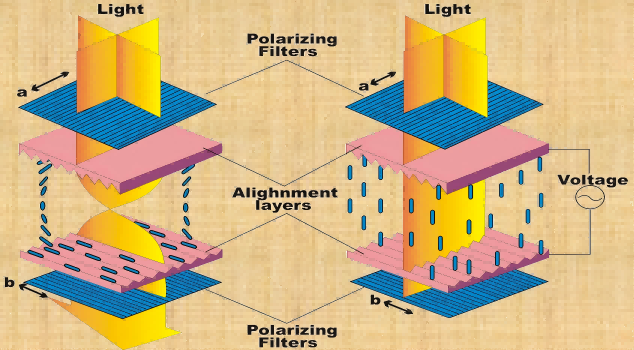

Nestekidenäyttöjen perusperiaate voidaan tiivistää seuraavasti: Sähkökenttä ohjaa nestekidemolekyylien kohdistusta, mikä puolestaan ​​​​ohjaa valon kulkua ja muodostaa lopulta kuvan.

Yksinkertaisesti sanottuna nestekiteet toimivat valon "kytkimenä":

• Ilman jännitettä: Nestekidemolekyylit kohdistuvat säännöllisesti, kääntäen valoa 90°, jolloin valo pääsee kulkemaan polarisaattorin läpi. Näyttö näyttää "kirkkaalta" (ei-näyttötila).
• Kun jännite on kytketty: Nestekidemolekyylien kohdistus häiriintyy, ja ne menettävät valon kiertämiskykynsä. Polarisaattori estää valon, ja näyttö näyttää "tummalta" (näytön tila).

Säätämällä jännitettä eri alueilla syntyy valon ja pimeyden kontrastia, joka muodostaa tekstiä ja kuvia.

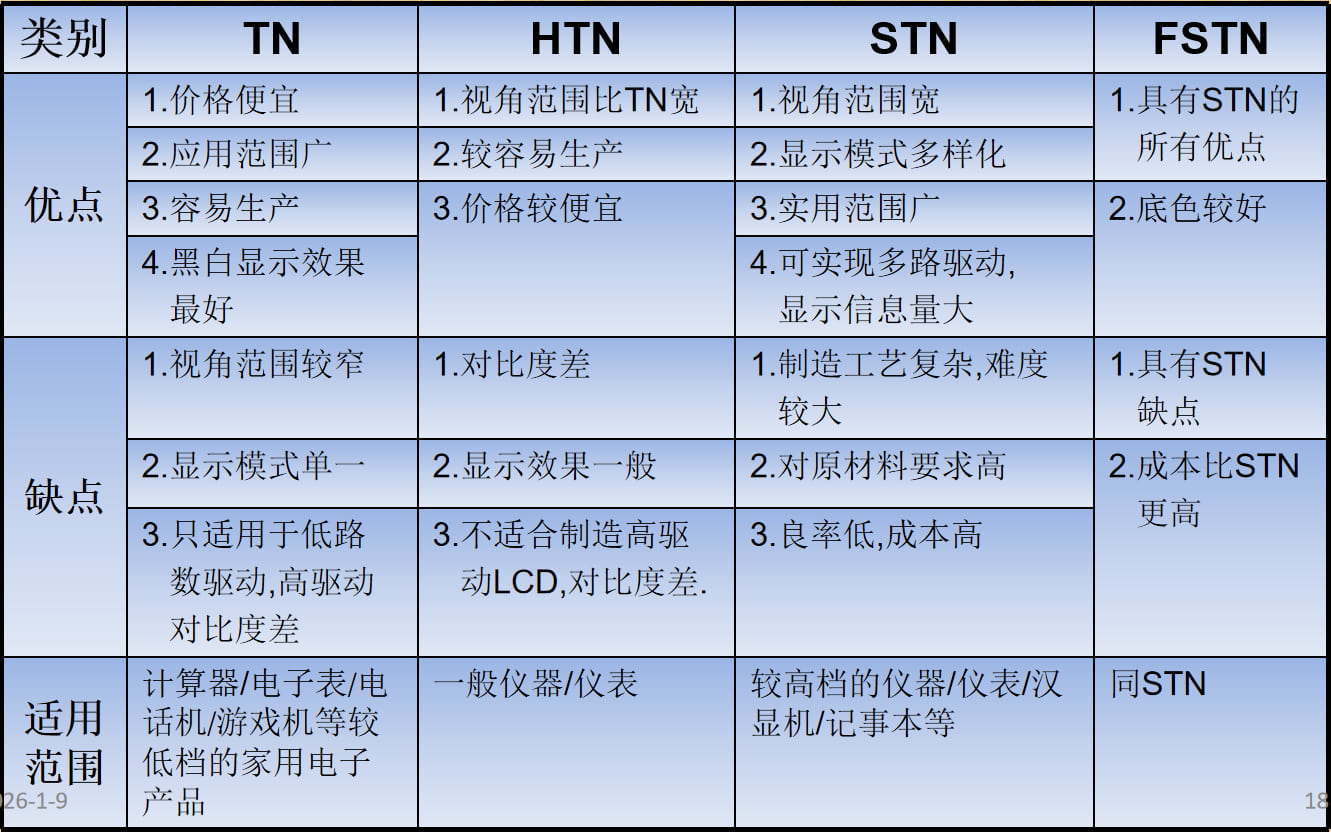

LCD-näyttöjen "laajennettu perhe" ja niiden tekniset erot

Molekyylikierteen asteesta riippuen LCD-näytöt voidaan luokitella eri tyyppeihin, joista jokaisella on erilaiset suorituskykyominaisuudet ja sovellukset:

• TN (Twisted Nematic): nopea vasteaika, edullinen, sopii yksinkertaisiin näyttölaitteisiin, kuten laskimiin ja kelloihin

• HTN (High-Twist Nematic): Laajempi ajoalue, hieman parannetut katselukulmat, sopii soittajan tunnistuslaitteille ja opetusvälineille.

• STN (Super-Twisted Nematic): Korkeampi kontrasti, sopii korkearesoluutioisille näytöille, kuten varhaisille matkapuhelimille ja GPS-laitteille.

• VA (Vertical Alignment): Erittäin korkea kontrasti, puhdas musta esitys, jota käytetään yleisesti huippuluokan näytöissä.

• IPS (In-Plane Switching): Todellinen värien toisto, laajat katselukulmat, ihanteellinen ammattikäyttöön, kuten suunnitteluun ja videoeditointiin.

• TFT (Thin-Film Transistor): Jokaista pikseliä ohjaa itsenäinen transistori, joka tarjoaa nopean vasteen ja erinomaisen värin suorituskyvyn. Tämä on nykyaikaisten älypuhelimien ja tietokoneiden näyttöjen yleisintä tekniikkaa.

Yhteenvetona:

• TN: Nopea vaste, alhaiset kustannukset, mutta rajalliset värit ja katselukulmat.

• VA: Korkea kontrasti, ihanteellinen viihteeseen.

• IPS: Tarkat värit, laajat katselukulmat, sopii ammattikäyttöön.

• TFT: Vahva kokonaissuorituskyky, paras valinta nykyaikaisille älylaitteille.

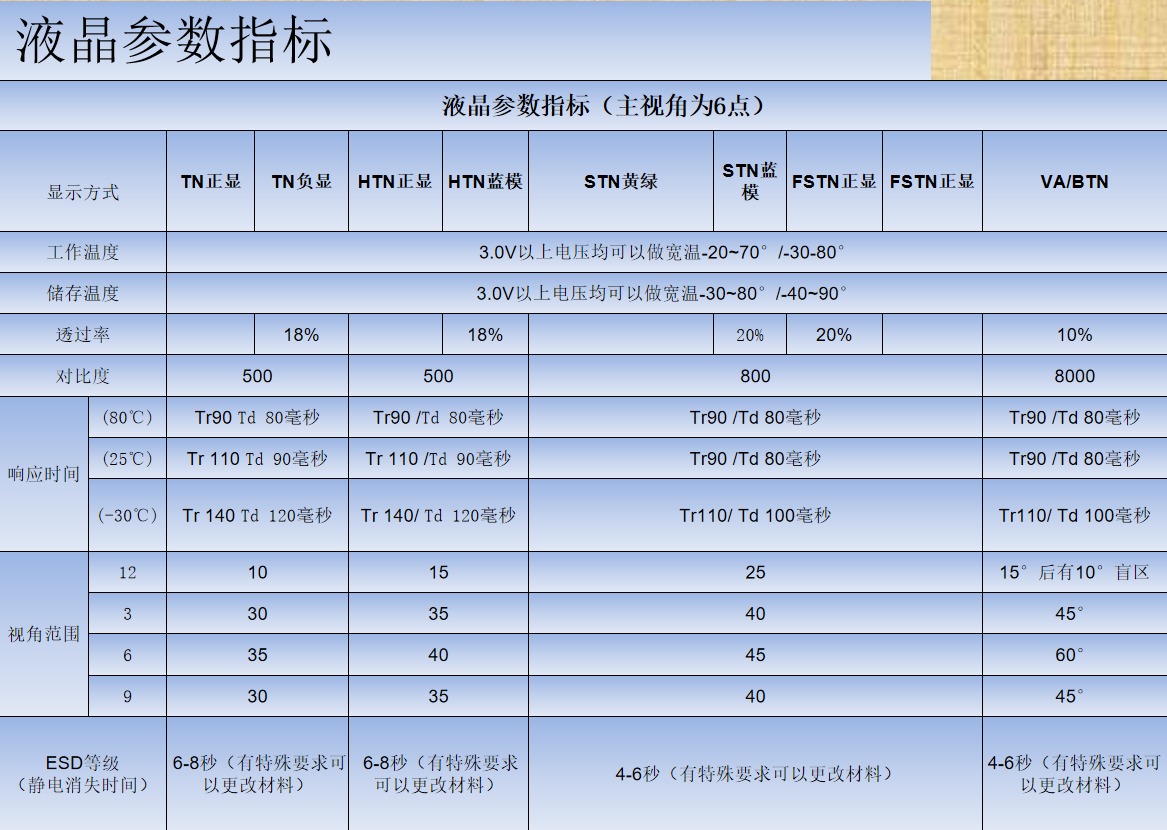

Kuinka arvioida LCD-näyttö? Neljä keskeistä suorituskykyindikaattoria selitettynä

Kun valitset LCD-näytön koon ja resoluution lisäksi, kiinnitä huomiota seuraaviin neljään ydinosoitinta:

• Kontrastisuhde

Kirkkaimpien ja tummimpien alueiden välinen kirkkaussuhde. Suurempi kontrastisuhde johtaa selkeämpiin kuviin paremmalla syvyydellä. Yleensä suositellaan suhdetta ≥1000:1.

• Vastausaika

Nopeus, jolla pikselit siirtyvät kirkkaasta tummaan tai päinvastoin, mitattuna millisekunteina (ms). Lyhyemmät vasteajat vähentävät liikkeen epäterävyyttä, mikä tekee niistä ihanteellisia pelaamiseen ja dynaamiseen sisältöön.

• Katselukulma

Värien ja kirkkauden yhdenmukaisuus katsottaessa näyttöä eri kulmista. IPS-näytöt tarjoavat yleensä laajat katselukulmat jopa 178°.

• Värin suorituskyky

Sisältää värivalikoiman kattavuuden, väritarkkuuden ja värisyvyyden. Ammattimainen suunnittelu ja videotuotanto vaativat huomiota sRGB-, Adobe RGB- tai DCI-P3-värialueen peittoon.

CNK: Näyttöjen tulevaisuuden ajaminen teknologisen innovaation avulla

Nykypäivän nestekideteknologian jatkuvan kehityksen aikakaudella CNK hyödyntää syvällistä teknistä asiantuntemustaan ​​ja erikoistunutta tuotevalikoimaansa tarjotakseen asiakkailleen kattavia näyttöratkaisuja – vakiotuotteista räätälöityihin malleihin. Emme vain valmista TFT-näyttömoduuleja, OLED-moduuleja ja HMI:n ihmisen ja koneen välisiä vuorovaikutusmoduuleja 0,96-15,6 tuuman välillä, vaan meillä on myös laaja projektikokemus yksiväristen LCD-näyttöjen ja moduulien alalla.

Noudattamalla asiakaslähtöistä lähestymistapaa tuotteemme ovat tiukasti kansainvälisten standardien mukaisia ​​ja varmistavat, että ne vastaavat odotuksiasi suorituskyvyn, laadun ja toimituksen suhteen.

Näyttöihin keskittynyt, räätälöintiin erikoistunut CNK on sitoutunut valaisemaan jokaisen luovan vision valon ja varjon tekniikalla.
