ITO-kuviointi: TarkkuusLCD-tuotannon perusta

  Jokaisen selkeän ja kirkkaan LCD-näytön takana on ratkaiseva tarkkuusprosessi – ITO-kuviointi. LCD-valmistuksen yli 40 vaiheen alkuvaiheena se muistuttaa näyttömaailman negatiivisen "etsausta". Sen tarkkuus määrittää suoraan LCD-moduulin näytön laadun ja luotettavuuden. Olipa kyseessä vakiotuotteet tai räätälöidyt LCD-näytöt, niiden ainutlaatuiset näyttökuviot ovat peräisin tästä prosessista. Tämä suunnittelusuunnitelmien muuttaminen mikroskooppiseksi todellisuudeksi on osoitus LCD-näyttöjen valmistajien teknisestä kyvystä.

  ITO-kuviointi muuttaa raaka ITO-lasin halutuiksi elektrodikuvioksi seitsemän tarkan vaiheen kautta. Tämä ei ole vain tuotantoa, vaan "mikrokaiverrus" taidetta mikronitasolla.

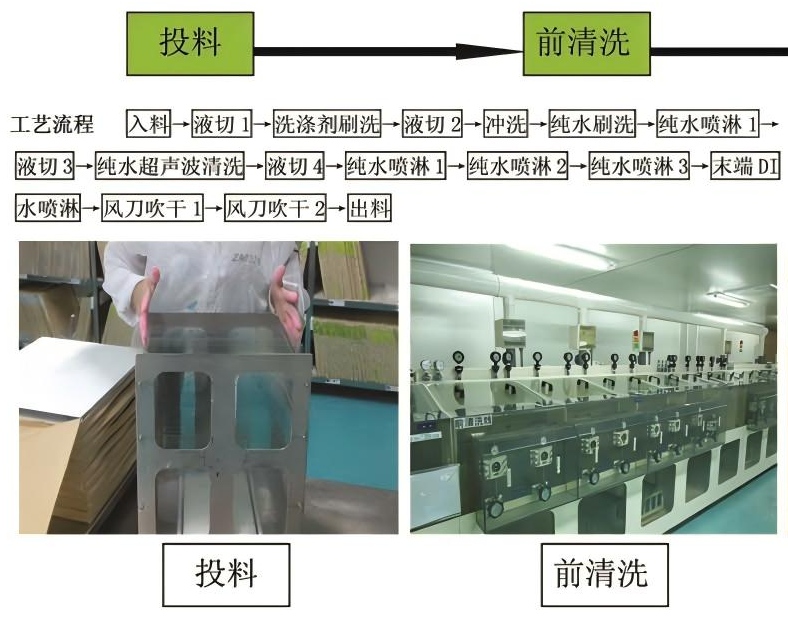

Vaihe 1: Puhdistus – puhdas aloitus

ITO-lasi puhdistetaan perusteellisesti puhdistusaineilla ja deionisoidulla vedellä pinnan epäpuhtauksien poistamiseksi. Tämä näennäisesti yksinkertainen vaihe on perusta myöhempien prosessien laadun varmistamiselle. Pienet virheet voivat vaikuttaa LCD-näytön lopulliseen näyttöön.

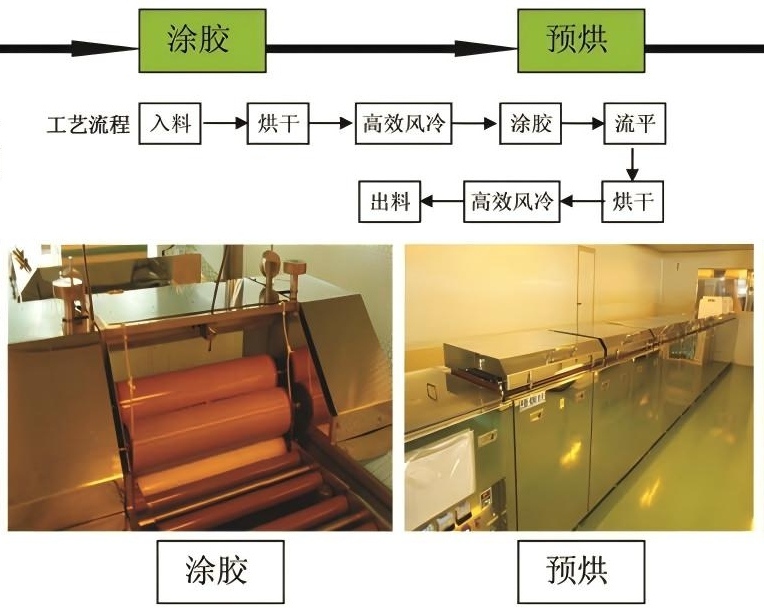

Vaihe 2: Valonkestävä pinnoite – tasainen peitto

Fotoresisti levitetään tasaisesti puhtaalle ITO:n johtavalle kerrokselle ja paistetaan. Tämä ohut fotoresistikerros toimii väliaikaisena kantajana kuvion siirrossa, ja sen tasaisuus vaikuttaa suoraan seuraavien kuvioiden tarkkuuteen.

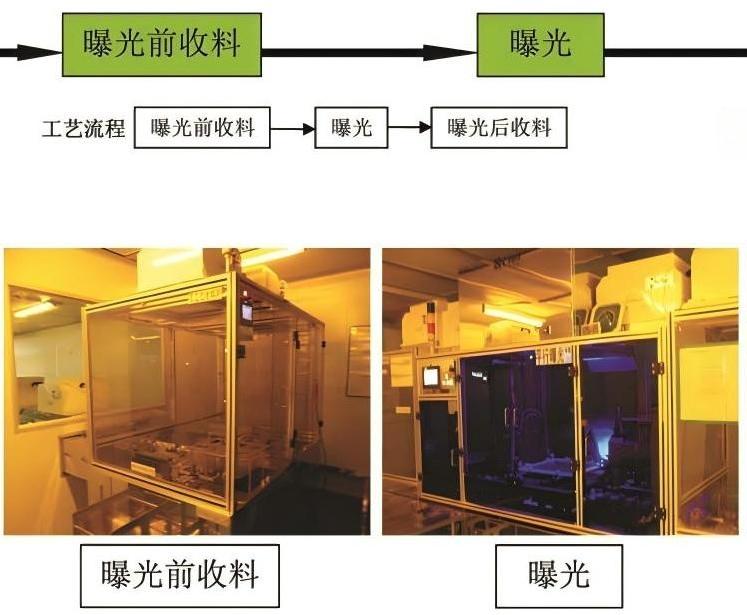

Vaihe 3: Valotus – määrittäminen valolla

Fotoresistikerros altistetaan ultraviolettivalolle valmiiksi tehdyn elektrodikuvion (fotomaskin) kautta, mikä aiheuttaa kemiallisen reaktion altistuvilla alueilla. Tämä prosessi, aivan kuten valokuvanegatiivin kehittäminen, määrittää tarkasti jokaisen pikselin tulevalla LCD-näytöllä.

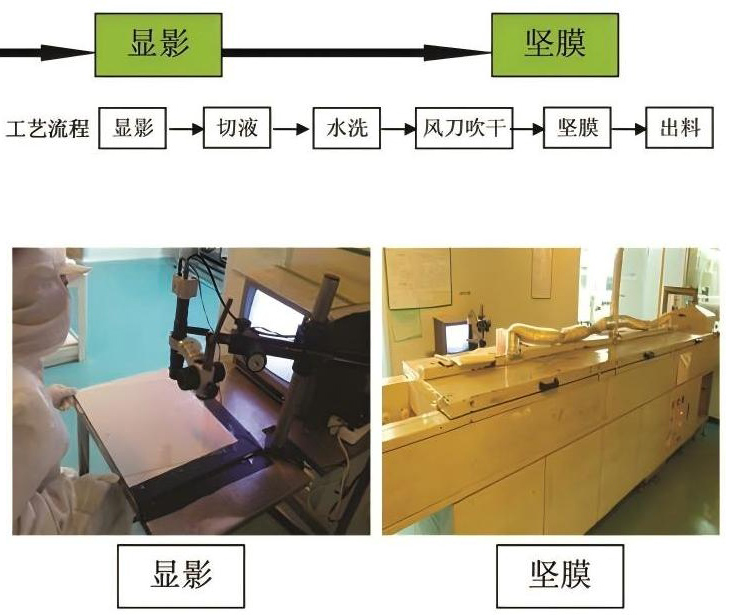

Vaihe 4: Kehitys – Pattern Emerging

Lasin pintaa käsitellään kehittimellä valotetun ja hajonneen fotoresistin poistamiseksi. Tässä vaiheessa suunniteltu elektrodikuvio tulee näkyviin ensimmäistä kertaa jäljellä olevan fotoresistin muodossa, paljastaen kuvion ääriviivat.

Vaihe 5: Kova leivonta – vahvistus

Lasi käy läpi korkean lämpötilan käsittelyn jäljellä olevan fotoresistikerroksen vahvistamiseksi. Tämä vaihe varmistaa kuvion esteen vakauden myöhemmän etsausprosessin aikana ja on kriittinen kuvion terävien reunojen säilyttämiseksi.

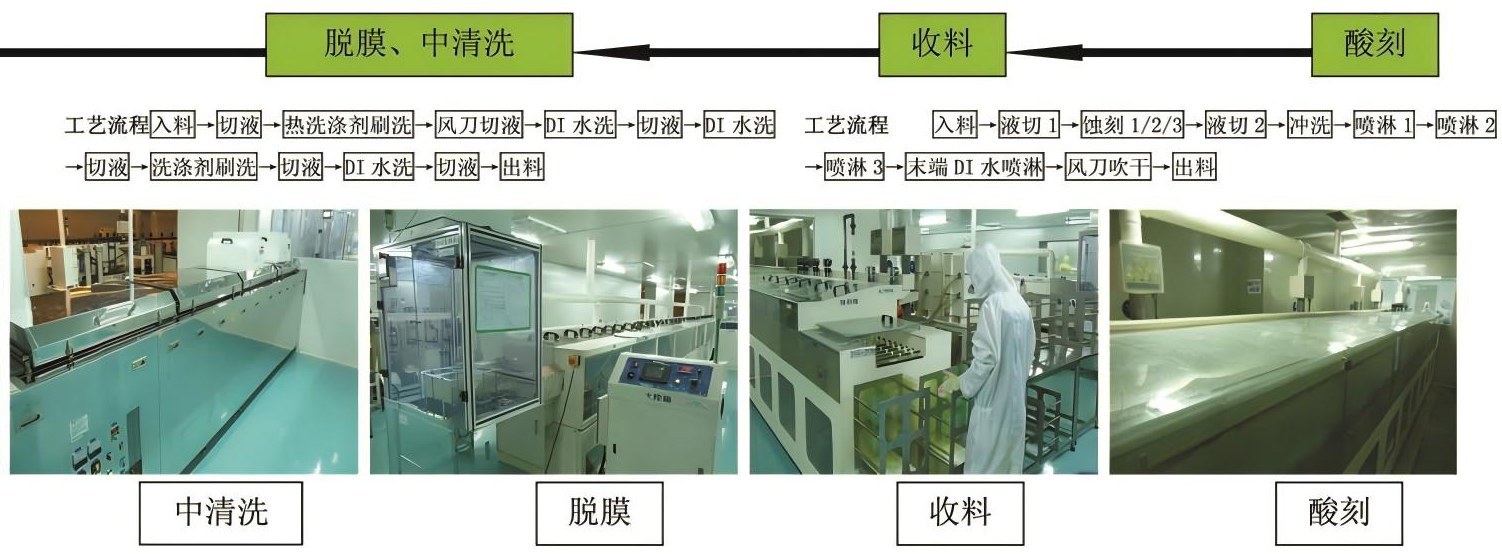

Vaihe 6: Etsaus – tarkkuuskaiverrus

Sopivaa happoetsausliuosta käytetään korrodoimaan pois ITO-kalvo, jota ei peitä fotoresist. Suojatut alueet pysyvät ennallaan, kun taas paljaat alueet syövytetään pois, mikä johtaa tarkat ITO-elektrodikuviot.

Vaihe 3: Valotus – määrittäminen valolla

Korkean pitoisuuden emäksistä liuosta käytetään poistamaan jäljellä oleva fotoresist, jolloin lasialustalle jää pysyvästi koskematon ITO-kuvio, joka vastaa täsmälleen suunnittelusuunnitelmaa.
