Kustannusten aleneminen laadusta tinkimättä: Kuinka kiinalaiset näyttövalmistajat navigoivat TFT-maskin pienentämiseen ja CF OC -kerroksen poistamiseen liittyviin haasteisiin

Kustannusten aleneminen laadusta tinkimättä: Kuinka kiinalaiset näyttövalmistajat navigoivat TFT-maskin pienentämiseen ja CF OC -kerroksen poistamiseen liittyviin haasteisiin

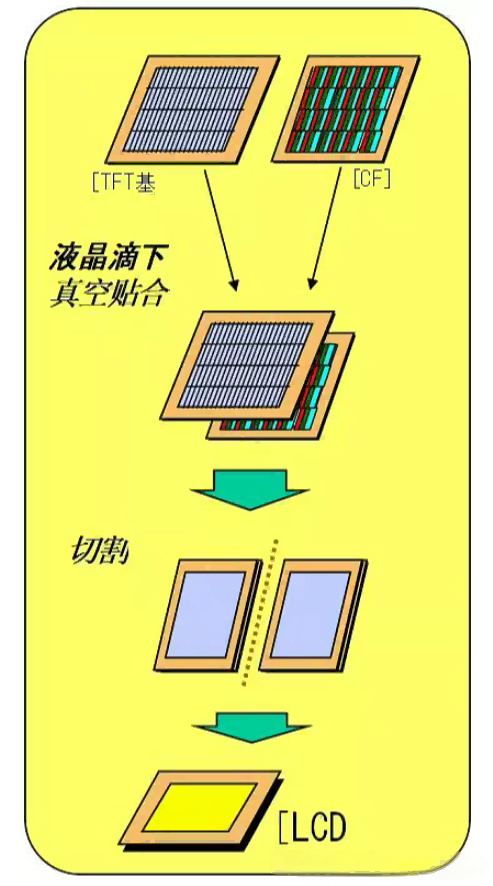

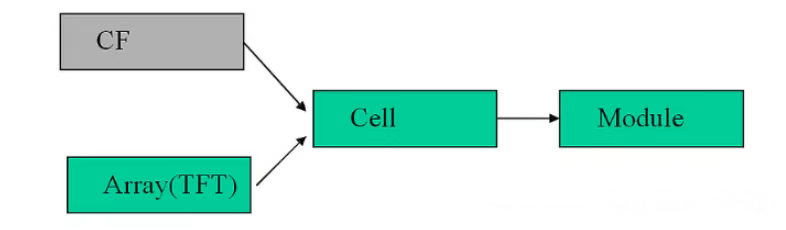

Kiihkeästi kilpailluilla globaaleilla näyttömarkkinoilla kiinalaiset valmistajat ajavat edelleen teknologista innovaatiota ja kustannusten optimointia. Vastatakseen asiakkaiden räätälöityihin vaatimuksiin LCD-moduulien valmistajat ottavat usein käyttöön kaksi keskeistä prosessin yksinkertaistamisstrategiaa: TFT-lasin fotomaskien määrän vähentäminen 5:stä 4:ään ja OC (Over Coat) -täyttökerroksen poistaminen CF (Color Filter) -lasista. Nämä toimenpiteet vähentävät merkittävästi maskien kustannuksia ja parantavat tuotannon tehokkuutta, mutta ne asettavat myös tiukkoja vaatimuksia tuotantolinjan prosessien ominaisuuksille – erityisesti ikääntyville linjoille, joissa pienet laiminlyönnit voivat aiheuttaa erän laatuongelmia.

Prosessien yksinkertaistamisen kaksiteräinen miekka: tekninen analyysi ja riskienhallinta

I. CF-lasin OC-kerroksen poistamisen riskit ja vastatoimenpiteet

CF-lasin tarkka rakenne (substraatti → BM-kerros → RGB-kerros → OC-kerros → ITO-kerros) perustuu OC-kerrokseen kriittisissä toiminnoissa:

· Tasoitus: Täyttää korkeuserot RGB-väripikseleiden välillä

· Suojaus: Estää RGB-kerroksen vaurioitumisen ja säilyttää pinnan tasaisen

OC-kerroksen poistaminen aiheuttaa suoraan:

· Epätasainen ITO-elektrodin pinta → Nestekidemolekyylien epätasaiset ankkurointisuunnat

· Toistuvia näyttövirheitä: "Tähtitaivaan" kirkkaat täplät, haamukuviot, kuvan takertuminen (paikallinen nestekidevasteviive)

Kiinalaisten näyttövalmistajien vastastrategiat:

· Laajenna BM:n valonsuoja-aluetta korkeuserojen aiheuttaman valovuodon kompensoimiseksi

· Ohjaa tiukasti RGB-askelkorkeusprosesseja, mikä vähentää pikselien korkeuden vaihtelut nanometrin tasolle

· Optimoi ajomallit käyttämällä pisteinversiota ylikuulumisen vähentämiseksi (vaatii suuremman virrankulutuksen tasapainottamista)

II. 4 Maskin TFT-lasiprosessin haasteet ja läpimurrot

Perinteinen 5-maskin TFT-prosessi sisältää: porttikerros → portin eristyskerros → S/D-kanavakerros → kautta kerros → ITO-kerros. Neljään maskiin vähentämisen ydin on portin eristyskerroksen ja S/D-kerroksen fotolitografian yhdistämisessä, jolloin usean vyöhykkeen valotusta voidaan hallita yhdellä maskilla.

Prosessin vähentämisen peräkkäiset vaikutukset (perustuu CECEP Pandan Ye Ningin tutkimukseen):

· Lisääntynyt askelkorkeus: Uudet a-Si/n+a-Si-kalvokerrokset S/D-kerroksen alle luovat 0,26 μm:n askelman → Puristaa nestekidesolutilaa

· 0,03 μm:n kasvu soluvälissä: S/D-kalvon kartiokulma kasvaa 8,99° → Suhteellinen nestekidekorkeus nousee

· Gravitaatiomuran riski: Korkean lämpötilan rajan LC-marginaali kutistuu 1 %, alttius epätasaiselle

Tärkeimmät prosessin ohjauspisteet kiinalaisille valmistajille:

· Tarkka syövytyksen hallinta: Poista jäämät GOA-piirin oikosulkujen estämiseksi (peruuttamattomat riskit)

· Dynaaminen soluvälin korjaus: Säädä CF PS:n (valokuvan välikappaleen) korkeutta kalvon paksuuden vaihteluiden perusteella

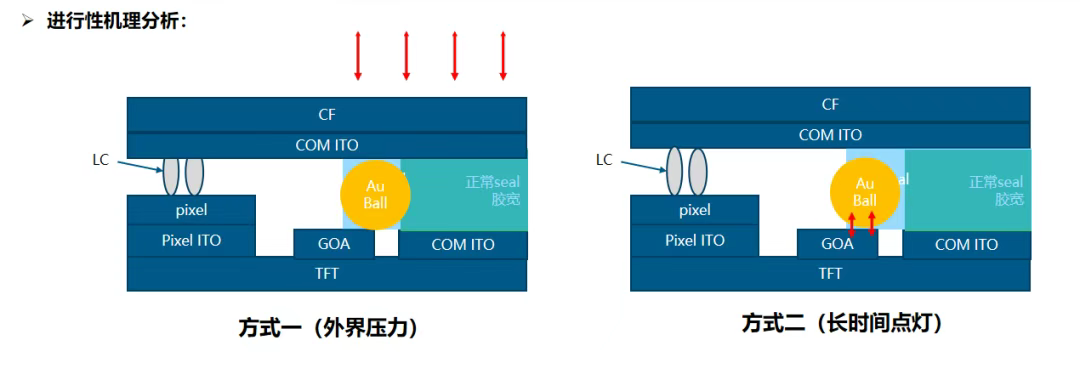

· Tehostettu eristyssuojaus: Estä ulkoinen paine tai pitkäaikainen käyttö vahingoittamasta eristystä GOA-piirien ja Au-pallojen välillä. Kiinalainen viisaus: Kustannusten ja laadun tasapainottaminen Johtavat kiinalaiset näyttövalmistajat ovat kehittäneet systemaattisia ratkaisuja:

▶ Digitaalinen simulointi ensin: Käytä mallintaa ennustaaksesi askelkorkeuden vaikutukset solun sähkökenttiin ja optimoidaksesi mallit

▶ Tehostettu online-seuranta: ota käyttöön tekoälyn visuaalinen tarkastus Muralle ja mikroshortseille varhaisten poikkeavuuksien sieppaamiseksi

▶ Yhteistyöllinen ajurin IC-viritys: Mukauta pisteinversion aaltomuotoja vasteviiveiden kompensoimiseksi

TFT-maskin pienennys- ja CF OC-kerroksen eliminointiprosessit ovat samanlaisia ​​kuin tarkkuusleikkaukset, jotka testaavat kiinalaisten LCD-valmistajien taustalla olevaa teknistä asiantuntemusta. Materiaaliominaisuuksien hallinnasta nanometritason askelkorkeuden eliminointiin, syövytysparametrien optimoinnista ajoalgoritmien innovaatioihin, jokainen askel ilmentää sitoutumista "kustannusten alentamiseen ilman laadun kompromisseja". Kun kotimaisten korkean sukupolven tuotantolinjojen tarkkuus paranee jatkuvasti, Kiinan älykäs valmistus muuttaa kustannusten, tehokkuuden ja laadun "mahdottoman kolminaisuuden" keskeiseksi kilpailueduksi ja antaa uutta vauhtia maailmanlaajuiselle näyttöteollisuudelle.
