Visuaalisten kipupisteiden voittaminen: Ratkaisut lämpimän ja kylmän värinmuutokseen LCM/INCELL-näyttömoduuleissa

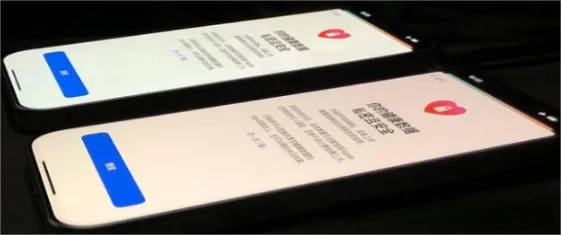

Pyyhkäiseessäsi uusimman lippulaiva-älypuhelimen näyttöä, oletko koskaan huomannut hienovaraisia ​​sävyeroja kummallakin puolella – toinen on lämpimän keltainen ja toinen viileän sininen? Tämä ärsyttävä lämmin-kylmä värimuutos on ydinhaaste huippuluokan näyttömoduuleille, erityisesti LCM- (Liquid Crystal Module)- ja kehittyneissä INCELL-teknologioissa (In-Cell Touch), joissa värien yhtenäisyys vaikuttaa suoraan käyttökokemukseen ja brändin maineeseen. Tässä artikkelissa analysoidaan syvällisesti sen syitä ja alan johtavia ohjausstrategioita.

I. Syylliset värinmuutoksen takana: muuttuvat pelit tarkkuusrakenteissa

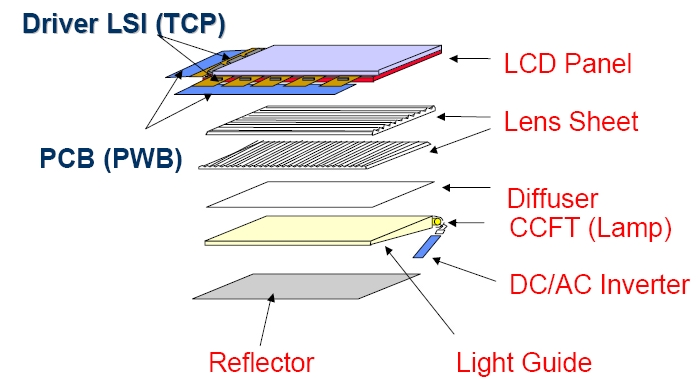

LCM/INCELL-moduulit on pinottu monimutkaisesti TFT-lasista, värisuodattimesta (CF), ylemmistä/alemmista polarisaattoreista, nestekidekerroksista ja taustavalojärjestelmistä. Värin muutos johtuu minuuttisista vaihteluista kolmella kriittisellä alueella:

1. Taustavalon LEDien spektrinen diskreetti

"Valonlähdemoottorina" LED-sirujen erävaihtelut voivat aiheuttaa tuhansien kelvinien värilämpötilan vaihteluita (esim. ±0,02 värikoordinaattipoikkeama vastaa 4500–10 000 K jänneväliä), jolloin näytölle syntyy suoraan lämmin-kylmä jakoja.

2. Polarisaattorien optisten ominaisuuksien vaihtelut

Kun valonläpäisykyky poikkeaa yli 5 %, RGB:n (RGB-valo) energiatasapaino häiriintyy, mikä laukaisee sävymuutoksia.

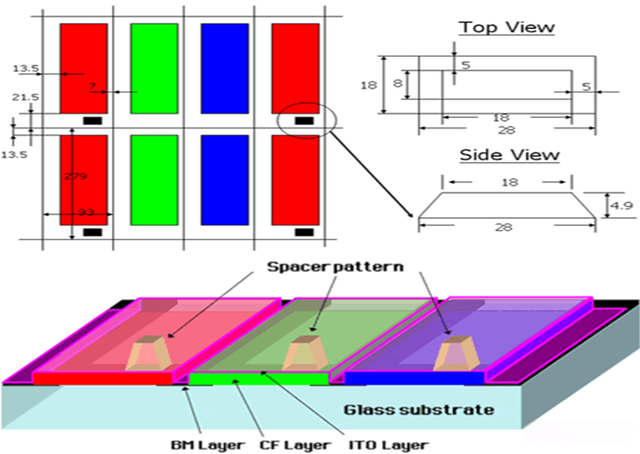

3. Nanomittakaavaerot CF-kerroksen värinestokalvon paksuudessa (ydintekijä)

Pinnoitteen toleranssi ±0,05 μm voi muuttaa värikoordinaatteja ±0,03, mikä vastaa yli 1000K värilämpötilaeroa! "Yin-yang screen" -ilmiö – jossa vasen puoli näyttää keltaiselta ja oikea sininen – johtuu enimmäkseen tästä.

II. Koko ketjun yhteistyö: Systemaattinen lähestymistapa värimuutosten poistamiseen sen lähteellä

Johtavat valmistajat ovat tiivistäneet värikoordinaattivaihtelut ±0,01:een (värilämpötilaero ±900 K:n sisällä) päästä-päähän prosessin tarkentamisen avulla:

▶ Materiaalin jäljitettävyys: Erälukittu konsistenssi

·Koordinoitu LCD-taustavalohankinta:

Suuri valmistaja varastoi valmiiksi 500 000 saman erän LCD-paneelia yhtä projektia varten, ja niihin on yhdistetty homologisia taustavalo-LED-valoja, jotka säätelevät värikoordinaattien vaihtelua ±0,015:n tarkkuudella.

·Odistettu polarisaattorin lähde:

Eri toimittajien polarisaattorien sekoittaminen aiheutti kerran värikoordinaattipoikkeamia, jotka ylittivät 0,02 erässä, mikä johti 12 %:n romumäärään.

▶ Optinen sovitus: LEDien ja CF:n tarkka synkronointi

· Vakiovärivalikoimaratkaisut:

Silikaattiloiste-LEDit käyttävät "kaksi suurta värilohkoa + neljä pientä värilohkoa" -sekoitusstrategiaa (esim. Jufei Optoelectronicsin F-lohkokaavio), jossa värikoordinaattiohjaus on ±0,01.

· Korkean värivalikoiman ratkaisut:

RG-loiste-LEDit vaativat 1:4- ja 2:3-lohkojen ristiinsovituksen; lippulaivapuhelin saavutti ±900K värilämpötilan säädön tällä menetelmällä.

▶ Prosessin innovaatiot: CF-pinnoitteen nanomittakaavan hallinta

Laserinterferometrit otetaan käyttöön kalvon paksuuden tarkkailemiseksi reaaliajassa, mikä vähentää värinkestävyyden toleranssia ±0,05 μm:stä ±0,03 μm:iin. Tämä lisää tuottoa 82 %:sta 95 %:iin ja parantaa värikoordinaattien yhtenäisyyttä 40 %.

III. Päätteen validointi: Viimeinen kilometri laboratoriosta käyttökokemukseen

Massatuotannon valvonta edellyttää tiukkaa skenaariotestausta:

· Äärimmäisen kulman näytetestaus:

 Poimi 100 näytettä äärimmäisillä värikoordinaattiarvoilla (max/min X/Y) asiakkaiden subjektiivista arviointia varten. Tablettiprojekti, jossa oli 1 500 K värilämpötilaero, näki vain 37 %:n käyttäjien hyväksynnän, mikä pakotti tuotantolinjan kalibroimaan uudelleen.

· 3 Gamma Dynamic Compensation:

Ohjelmistotason värilämpötilan kalibrointi R/G/B-vahvistuksen säädön avulla. Gamma-arvon säätäminen 2,2:sta 2,6:een voi alentaa näytön värilämpötilaa 6500K:sta 5500K:iin, mikä neutraloi tehokkaasti kylmiä sävyjä.

Lämmin-kylmä värimuutoksen valloitus ei ole yhden pisteen läpimurto, vaan syvä yhteistyö LCM-valmistajien, taustavalotoimittajien ja päätemerkkien välillä. Toimiala on saavuttanut ±0,01 värikoordinaattitarkkuuden, mutta käyttäjän havainto on kehittymässä 0,005 magnitudiin. Uuden sukupolven materiaaliinnovaatiot jatkavat näyttömoduulien väritarkkuuden työntämistä uusille rajoille aina kvanttipisteloisteaineista perovskiittiteknologioihin, koska näytön jokaisen tuuman lopullinen yhtenäisyys on juhlallinen sitoutuminen visuaaliseen kokemukseen.
