Sukella syvään matalan lämpötilan polypiiteknologiaan: TFT-näytön ydin ja teollisuussovellukset

Ohutkalvotransistoriteknologian yleiskatsaus

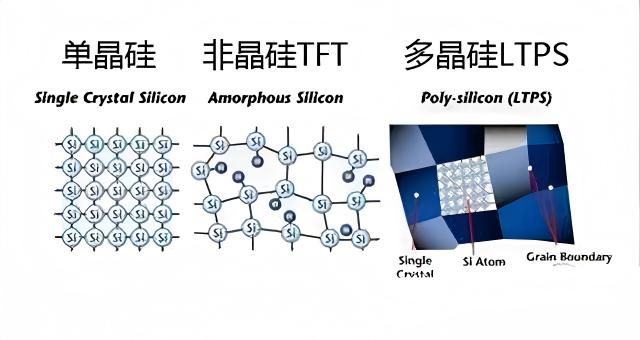

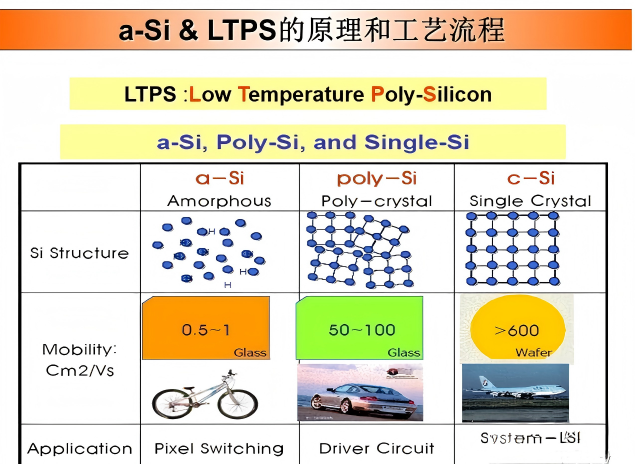

Nykyaikaisissa aktiivimatriisinäyttöpaneeleissa ohutkalvotransistori (TFT) toimii keskeisenä ohjauskomponenttina. Kanavan aktiivinen alue on pääasiassa valmistettu piimateriaalista. Prosessin ja suorituskyvyn erojen perusteella TFT:t luokitellaan pääasiassa kolmeen tyyppiin: amorfinen pii (a-Si), matalan lämpötilan polypii (LTPS) ja korkean lämpötilan polypii (HTPS).

Näiden joukossa matalan lämpötilan polypii (LTPS) -teknologiasta on tullut yleisin valinta kuudennen sukupolven ja sitä alemmille tuotantolinjoille erinomaisen elektronien liikkuvuuden, alhaisen virrankulutuksen, korkean resoluution ja suhteellisen yksinkertaisen valmistusprosessin ansiosta.

LTPS-TFT-rakenteen suunnittelun syvällinen analyysi

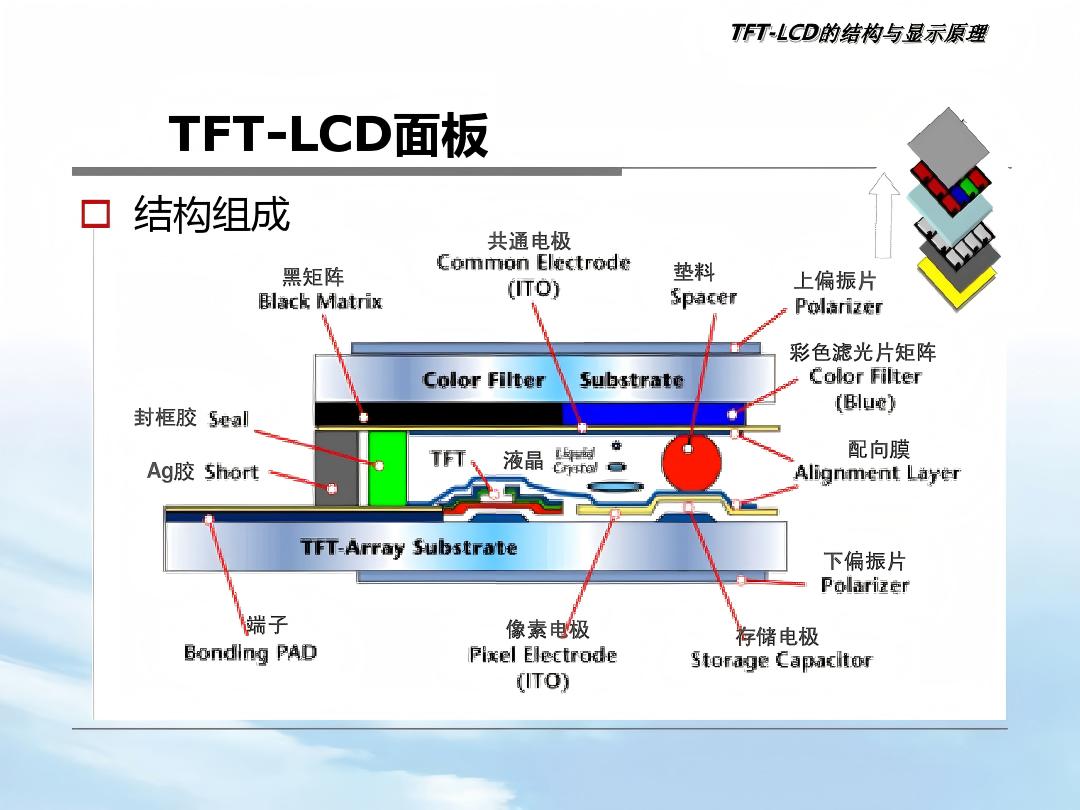

Kuten kuvasta 1 näkyy, tyypillinen LDD (lightly doped drain) -tyyppinen LTPS-TFT-rakenne koostuu pääasiassa substraatista ja puskurikerroksesta. Substraatti on yleensä valmistettu alkalivapaasta näyttölaatuisesta optisesta lasista, jonka päälle on kerrostettu piidioksidin (SiO2) puskurikerros tai kaksikerroksinen SiO2/SiNx-rakenne.

Tämän puskurikerroksen keskeisenä tehtävänä on estää lasin metalli-ionien diffundoituminen aktiiviselle polypii-alueelle, mikä estää vikojen muodostumista ja vuotovirtaa.

Yksikerroksiseen SiO2:een verrattuna SiNx:llä (piinitridillä) on korkeampi dielektrisyysvakio (SiO₂ ~4, SiNx 6–8), mikä tarjoaa paremman läpilyönnestävyyden, esteen suorituskyvyn ja hapettumisen korjauskyvyn. PE-CVD:llä valmistetun piinitridin happipitoisuus voi olla jopa noin 10²² cm⁻³, mikä varmistaa laitteen vakauden.

Monikiteytysprosessia varten amorfinen piikerros on muutettava polypiikerrokseksi. Yleisiä menetelmiä ovat kiinteäfaasikiteytys, metalli-indusoitu lateraalinen kiteytys (esim. nikkeli-indusoitu) ja laserkiteytys.

 Näistä laserkiteytyksellä saavutetaan kiteytyminen välittömän korkean lämpötilan sulatuksen kautta, mikä tarjoaa korkean hyötysuhteen ja tasaiset rakeet. On kuitenkin huomioitava, että jos käytetään kaksikerroksista SiO2/SiNx-puskurirakennetta, laserkiteytyksen aikana voi tapahtua vedyn räjähdysilmiö, mikä johtaa virheisiin.

Ratkaisuihin kuuluu dehydrauspaisto ennen laserkiteyttämistä tai yksikerroksisen SiO₂-rakenteen käyttö, jossa on erittäin alhainen vetypitoisuus.

LDD-teknologiaan sisältyy pieniannoksinen ioni-istutus portin sisällä oleville lähde-/poistoalueille, mikä säätelee tarkasti dopingpitoisuutta, jolloin muodostuu pitoisuuspuskurivyöhyke, jolla on korkea sarjavastus. Tämä vähentää tehokkaasti paikallista sähkökentän gradienttia, vaimentaa vuotovirtaa ja välttää kuuman kantoaallon vaikutuksen.

Teolliset sovellukset ja ammattimaiset näyttöratkaisut

Näyttötekniikan kehittyessä kohti korkeampaa resoluutiota, pienempää virrankulutusta ja ohuempia muototekijöitä LTPS-TFT:stä on tullut kriittinen teknologinen polku keski- ja huippuluokan näyttöpaneeleille. Käytännön tuotteen toteutuksessa näyttömoduulien kokonaissuunnittelu ja valmistuskyky ovat yhtä tärkeitä.

Tällä alalla CNK (lyhenne sanoista CNAOKE Electronics) on erikoistunut teknologiayritys, joka kehittää, tuottaa ja myy näyttölaitteita ja interaktiivisia HMI-tuotteita (human-machine interface) ja joka on tunnustettu "Specialized, Refined, Distinctive and Innovative" -yritykseksi.

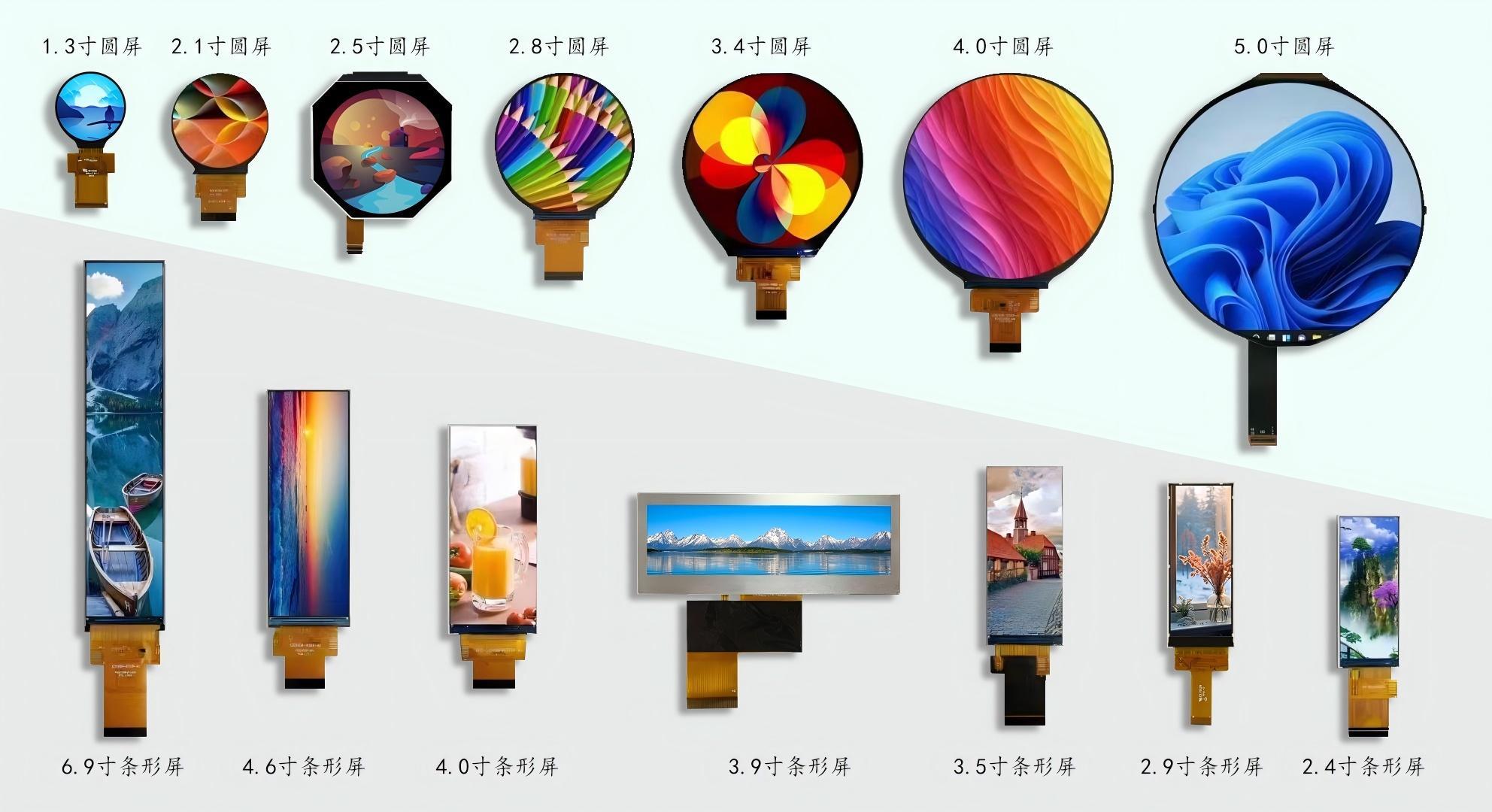

Sen päätuotteita ovat yksiväriset LCD-näytöt ja yksiväriset moduulit, 0,96–15,6 tuuman TFT-näyttömoduulit, OLED-moduulit ja interaktiiviset HMI-moduulit, joita käytetään laajasti teollisuuden ohjauksessa, älykodissa, lääketieteellisissä laitteissa, autojen näytöissä ja monilla muilla aloilla.

CNK tarjoaa räätälöityjä, kustannustehokkaita ratkaisuja riippumatta siitä, onko kyseessä LCD-näytön perustarpeet tai LCD-näyttövalmistajien vaatimat korkean suorituskyvyn ratkaisut. Edistyneitä tuotantolinjoja ja tiukkaa laadunvalvontajärjestelmää hyödyntäen CNK toimittaa edelleen vakaat, keskeiset näyttökomponentit asiakkailleen.

Johtopäätös

Ydin LTPS TFT -teknologiasta kokonaisten näyttömoduulien integrointiin ja optimointiin, kaikki näyttöteollisuuden edistysaskeleet perustuvat materiaalien, prosessien ja suunnitteluominaisuuksien synergiaan. CNK syventää edelleen läsnäoloaan näyttöjen ja ihmisen ja koneen välisen vuorovaikutuksen alalla auttamalla useampia lopputuotteita saamaan selkeämpiä ja älykkäämpiä näyttökokemuksia.
