Ydin AMOLED-prosessien paljastaminen: miten huippuluokan näyttötekniikka muokkaa tulevaisuutta

 Pienillä ja keskikokoisilla kulutuselektroniikkamarkkinoilla AMOLED-näyttötekniikasta on tullut suosituin valinta huippuluokan älypuhelimille, puetettaville laitteille ja kaarevan näytön tuotteille sen etujen, kuten suuren kontrastin ja joustavan taivutettavuuden, ansiosta.

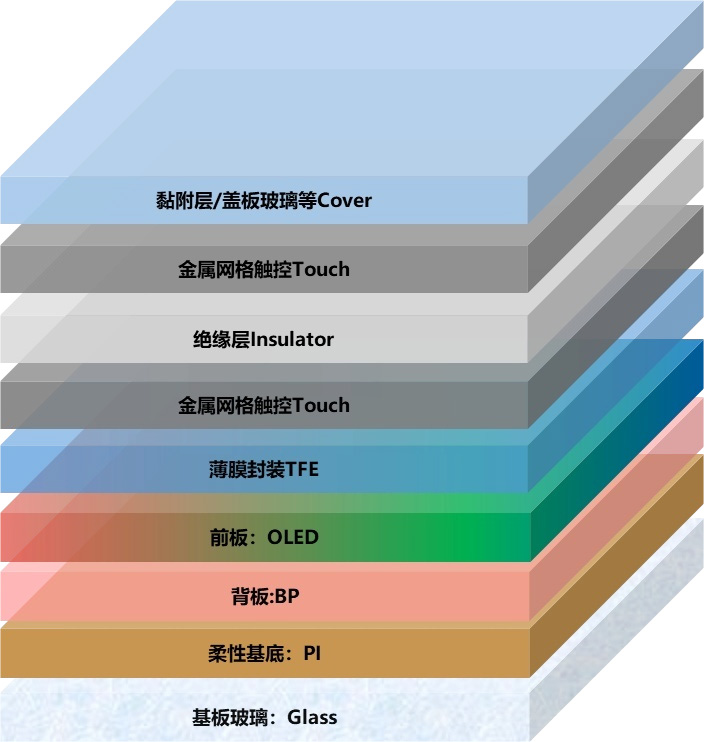

  Sen ydinrakenne sisältää OLED-valoa lähettävän kerroksen, TFT-taustalevyn, metallielektrodit, alustalasin ja kotelon.

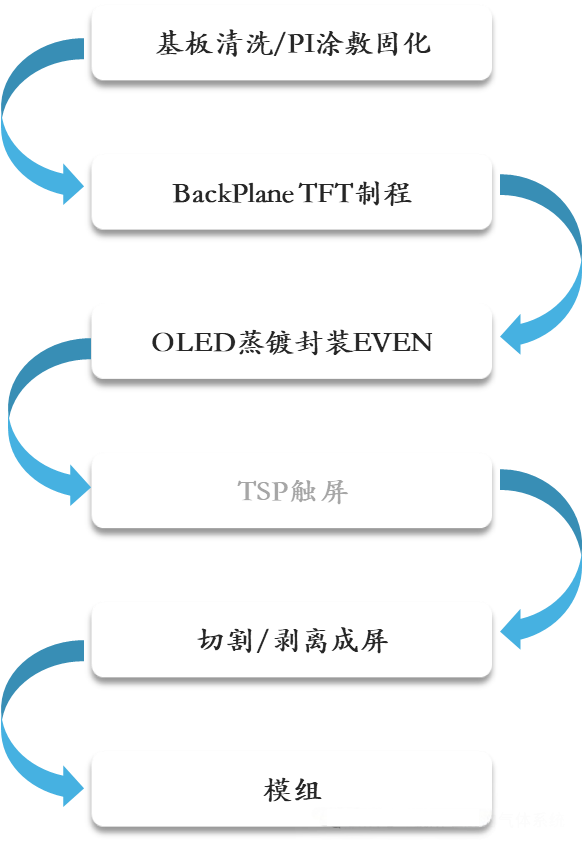

  Joustava AMOLED-valmistusprosessi sisältää avainvaiheet, kuten alustan puhdistuksen/PI-pinnoituksen, taustalevyn TFT-valmistelun, OLED-haihduttamisen ja kapseloinnin, kosketusmoduulin integroinnin, laserin nostamisen ja moduulin kokoamisen.

  Näyttöteknologioiden tutkimukseen, kehittämiseen ja valmistukseen erikoistuneena yrityksenä CNK Electronics Co., Ltd. pysyy teknologian eturintamassa tarjoamalla asiakkaille monipuolisia näyttöratkaisuja, kuten OLED-moduuleja, LCD-näyttöjä ja räätälöityjä LCD-näyttöjä.

  AMOLEDin ydinvalmistusprosessi sisältää useita erittäin teknisiä yksikköprosesseja. Backplane TFT (BP) -prosessissa Low-Temperature Polycrystalline Silicon (LTPS) -teknologiasta on tullut valtavirtaa sen suuren elektronien liikkuvuuden vuoksi. Sen yläportin rakenneprosessi sisältää vaiheita, kuten puskurikerroksen kerrostuksen, kanava-ioni-istutuksen, laserhehkutuskiteytyksen (ELA), hilametallin sputteroinnin ja lähde-vuoto-istutuksen. Erikoiskaasuilla on kriittinen rooli ohutkalvopinnoituksessa, modifioinnissa ja syövytyksessä: esimerkiksi PECVD-prosessit käyttävät SiH4/N2O/NH3:a a-Si/SiNx/SiOx-ohutkalvojen kerrostamiseen; Atomic Layer Deposition (ALD) käyttää TMA:ta ja H20:ta Al203-kapselointikerrosten muodostamiseen; kuivasyövytyksellä saavutetaan erittäin tarkka kuviointi kaasuilla, kuten CF4/SF6/Cl2, jossa BCl3:a käytetään metallioksidikerrosten pelkistämiseen ja Cl2 tuottaa haihtuvia etsaustuotteita, mikä varmistaa puhtaan ja tehokkaan prosessin.

  Joustavassa AMOLED-tuotannossa laserlift-off (LLO) ja ohutkalvokotelointi (TFE) ovat kriittisiä tuotteen luotettavuuden kannalta. LLO-prosessissa käytetään 308 nm:n XeCl-eksimeerilaseria joustavan PI-substraatin erottamiseen lasisubstraatista, kun taas TFE-teknologia käyttää monikerroksisia ohuita kalvoja estämään kosteuden ja hapen, mikä pidentää laitteen käyttöikää.

  Lisäksi ioni-implantaatioprosessissa (IMP) käytetään BF3/PH3/H2:ta dopingatomien tuottamiseen, ja Xe toimii neutralointikaasuna varauksen kertymisen estämiseksi.

  Kun näyttötekniikka kehittyy kohti joustavuutta ja korkeaa resoluutiota, AMOLED-valmistusprosessin monimutkaisuus ja tarkkuusvaatimukset kasvavat edelleen. Yhdistämällä AMOLED- ja LCD-tekniikoiden edut CNK Electronics optimoi jatkuvasti HMI:n ihmisen ja koneen vuorovaikutusmoduulien suorituskyvyn ja luotettavuuden tarjoamalla innovatiivisia näyttöratkaisuja kulutuselektroniikkaan, teollisuuden ohjaukseen ja muille aloille.
