Master POCH -asetukset LCD-näytön suorituskyvyn ja vakauden avaamiseksi – laitteistosuunnittelun tärkeimmät seikat

LCD-näyttöjen ja niihin liittyvien LCD-moduulien laitteistosuunnittelussa ajoitusparametrien tarkka konfigurointi on olennaista optimaalisen näytön suorituskyvyn ja järjestelmän vakauden saavuttamiseksi. Näistä PORCH (sammennusväli) -asetukset ovat erityisen tärkeitä – ne määrittelevät pikselikellon (PCLK), vaaka-/pystysynkronointisignaalien (Hsync/Vsync), etu-/takaporttien (HBP/HFP, VBP/VFP) ja aktiivisen pikselialueen (HAdr/VAdr) tarkat rajat. Ammattimaisena LCD-näyttöjen valmistajana CNK Electronics (CNK) korostaa näiden parametrivaatimusten selkiyttämisen tärkeyttä alkuvalintavaiheessa. Tämä varmistaa ohjaimen IC:n ja lasialustan ajoituksen yhteensopivuuden välttäen kalliit suunnittelumuutokset myöhemmin.

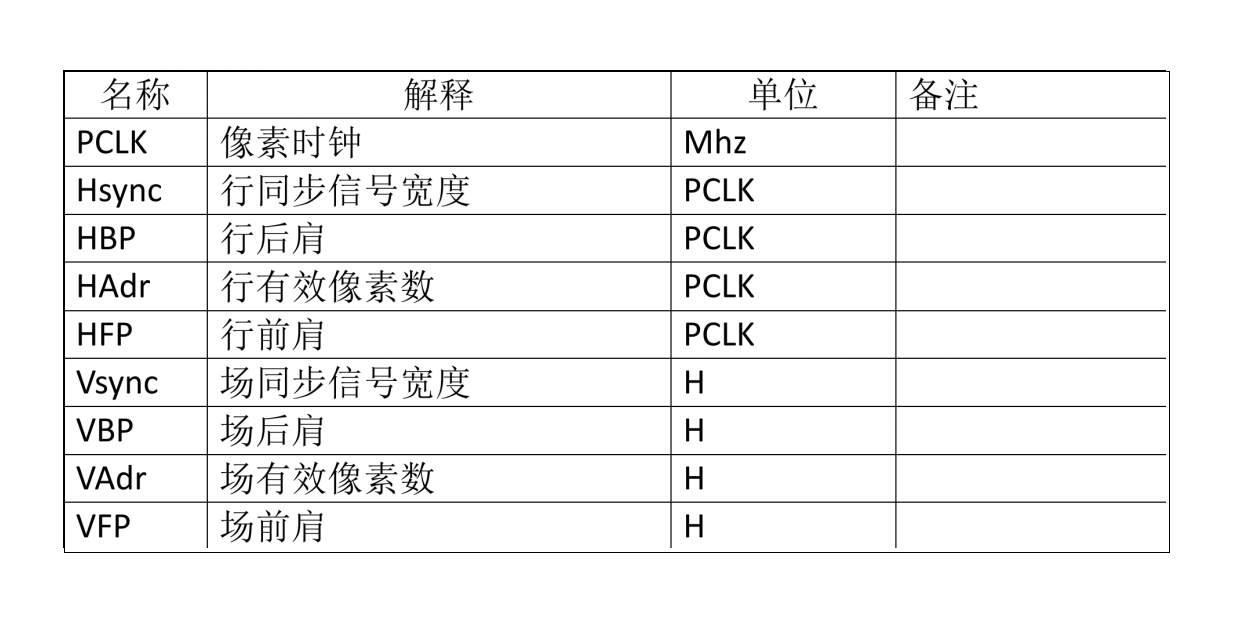

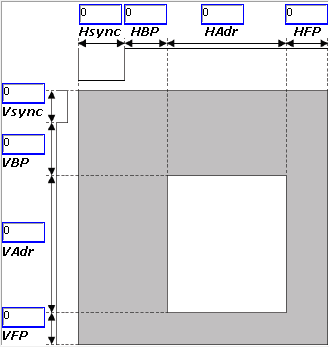

PORCH-parametrit ovat kaukana mielivaltaisista numeroista – ne sanelevat suoraan näytön ydinsuorituskyvyn. PCLK-taajuus, joka lasketaan seuraavasti: PCLK = (Hsync + HBP + HAdr + HFP) × (Vsync + VBP + VAdr + VFP) × Frame Rate, heijastaa suoraan järjestelmän kaistanleveysvaatimuksia. Virkistystaajuutta (yleensä alkaen 60 Hz, korkean virkistystaajuuden näytöillä jopa 144 Hz) rajoittaa lasin ja IC:n lataus-/purkauskyky. Liian alhainen virkistystaajuus aiheuttaa näytön välkkymistä, mikä vaarantaa visuaalisen mukavuuden. Siksi laitteistosuunnittelussa on varattava riittävä ajoitusmarginaali (erityisesti HFP/VFP), jotta varmistetaan vakaa signaalin lähetys jopa korkearesoluutioisissa tai erittäin virkistävissä mukautetuissa LCD-sovelluksissa.

  Käyttöliittymätyyppi vaikuttaa suoraan virkistystaajuuden validointi- ja virheenkorjausstrategioihin. RGB-liitäntöjen osalta insinöörit voivat mitata suoraan Vsync-signaalin ajanjakson laskeakseen todellisen virkistystaajuuden. Yleisimmille LCD-moduuleille, joissa on MIPI-liitännät, on lähetettävä erityiset komennot (esim. PAGE 0 R35H=0X00), minkä jälkeen on suoritettava mittaus TE-nastan kautta. Laitteiston suunnittelussa tulee varata tärkeimmät testipisteet (esim. Vsync, TE) ja varmistaa korkealaatuinen signaalin reititys estääkseen häiriöt, jotka voivat aiheuttaa mittausvirheitä tai näytön poikkeavuuksia (esim. repeytymistä, välkkymistä).

  Onnistunut LCD-näyttöjen integrointi perustuu syvään yhteistyöhön kokeneiden LCD-näyttövalmistajien kanssa. Erityisesti räätälöityjä LCD-projekteja tai monimutkaisia ​​LCD-moduulisovelluksia varten CNK Electronics (CNK) neuvoo: Jaa kohde-PORCH-parametrit ja ajuriratkaisut ajoissa hankkimalla valmistajan lasin ajoitusprofiilit ja konfigurointisuositukset. Tämä estää signaaliristiriidat, tehohäiriöt tai EMC-ongelmat. CNK:n tekninen tiimi tarjoaa päästä päähän -tukea PORCH-optimoinnista ja käyttöliittymän sovituksesta signaalin eheysanalyysiin, mikä varmistaa, että laitteistosi suunnittelu onnistuu ensimmäisellä kerralla ja vapauttaa näyttömoduulien täyden suorituskyvyn ja luotettavuuden.
