LCM-johtavat elastomeeriliittimet: "Joustava silta" tarkkuuselektroniikkaliitäntöihin

Juotos- tai nastaliittimiin verrattuna kokoaminen johtavilla elastomeeriliittimillä on samanlaista kuin "yhden napsautuksen liittäminen" - vaatii vain tarkan sijoituksen ja sopivan paineen. Tämä yksinkertaistaa huomattavasti tuotantoprosesseja, parantaa automaatiota ja tuotannon tehokkuutta sekä vähentää merkittävästi kokoonpanokustannuksia, joten se on ihanteellinen valinta massavalmistukseen.

Monimutkainen rakenne, vakaa vaihteisto

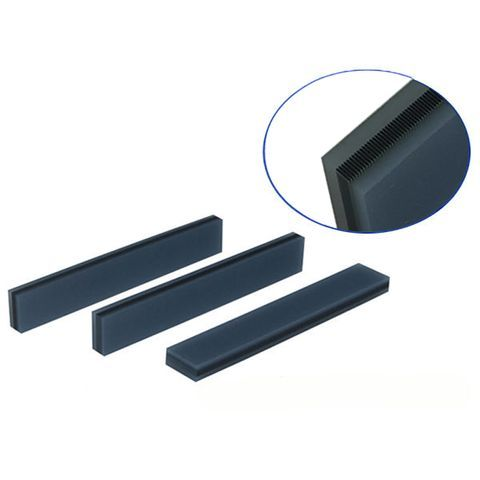

Tämä ei ole tavallinen nauha. Siinä on tarkka, vuorotteleva kerrosrakenne johtavasta silikonikumista ja eristävästä silikonikumista, joka on kovettunut muotoon. Tämä luo lukemattomia yhdensuuntaisia, tarkasti sijoitettuja johtavia kanavia (muistuttavat seepraraitoja). Tämän rakenteen ansiosta se pystyy käsittelemään täydellisesti virran ja signaalin siirtoa LCD-näytön ja piirilevyn välillä samalla kun se tarjoaa kumimateriaalien tärinän- ja muodonmuutoskestävyyden, mikä varmistaa pitkäaikaiset, vakaat ja luotettavat liitännät.

Tehokas kokoonpano, kustannusten optimointi

Juotos- tai nastaliittimiin verrattuna kokoaminen johtavilla elastomeeriliittimillä on samanlaista kuin "yhden napsautuksen liittäminen" - vaatii vain tarkan sijoituksen ja sopivan paineen. Tämä yksinkertaistaa huomattavasti tuotantoprosesseja, parantaa automaatiota ja tuotannon tehokkuutta sekä vähentää merkittävästi kokoonpanokustannuksia, joten se on ihanteellinen valinta massavalmistukseen.

Keskeiset valintakriteerit: Parametrit sanelevat onnistumisen

Tarkka valinta on ratkaisevan tärkeää, jotta sen suorituskykyä voidaan hyödyntää täysimääräisesti:

Kaksi materiaalimestarit:

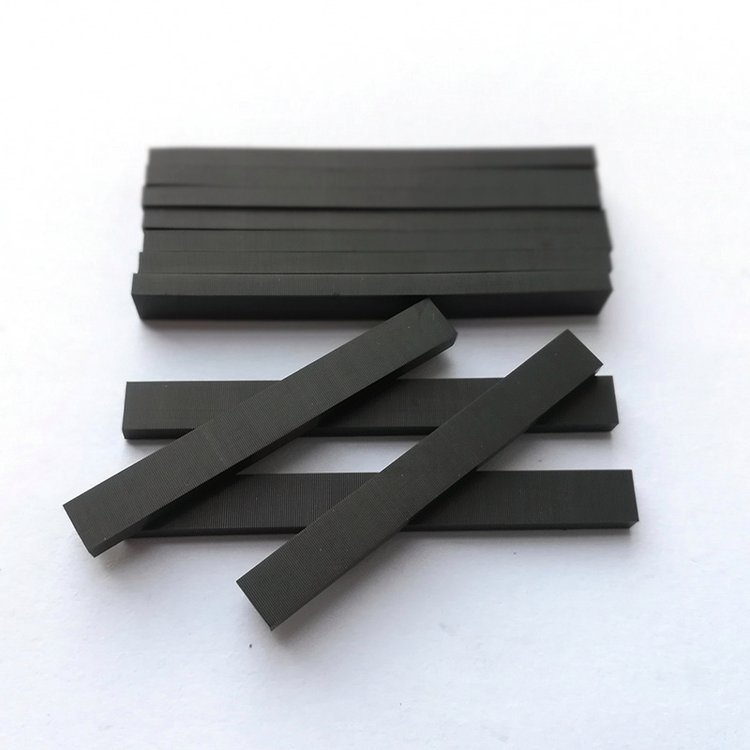

Kiinteä silikoni: taloudellinen valinta. Kohtuullinen elastisuus (kovuus 35°-45°). Vaatii huomiota antistaattisiin toimenpiteisiin ja muodonmuutosten estämiseen kuljetuksen aikana.

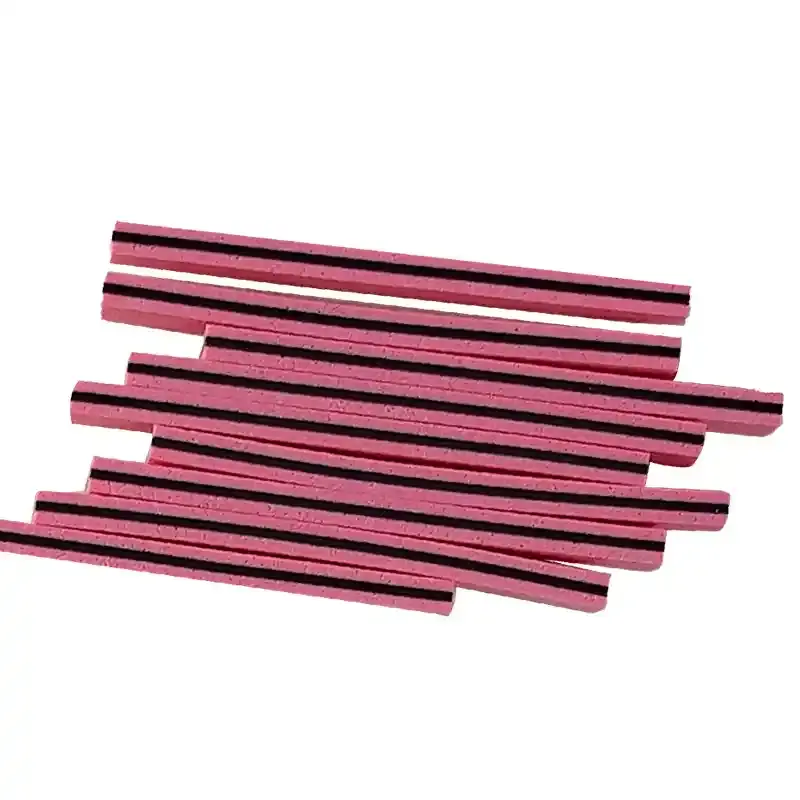

Vaahdotettu silikoni (vaahtokumi): Pehmeä ja likaahylkivä (kovuus 20°-30°). Erinomainen muodonmuutoskestävyys. Vaatii korostusta kosteussuojassa. (Molempien ytimen johtavan hiilikerroksen kovuus on 65°-75°).

Ydinmitta- ja sähköparametrit:

Pitch (0,05/0,1/0,18 mm): kultainen sääntö! Varmista, että jokainen PCB-levy on peitetty vähintään kolmella johtavalla kerroksella (4-5 kerrosta suositellaan 0,05 mm:n jakovälille). Tämä on signaalin eheyden perusta.

Johtavan kerroksen leveys (0,4–1,0 mm): Vaikuttaa liittimen yleiseen kovuuteen ja korkeuteen. Yleissääntö: Liittimen leveys ≤ 2,0 mm paria 0,6 mm johtavalla kerroksella; ≥2,0 mm paria 0,8 mm:n kanssa.

Kallistuskulma (johtavan kerroksen kaltevuus): Säädetään tyypillisesti arvoon ≤2°.

Korkeus (kriittinen!): Laskentakaava: Liittimen korkeus = h × (1 + puristussuhde). h on teoreettinen rako nestekidenäytön alaosan ja piirilevyn yläpinnan välillä asennuksen jälkeen (h = piirilevyn pinnan korkeus - metallikehyksen paksuus - rivan korkeus - LCD ITO:n paksuus).

Puristussuhde (elintarvike!): Säilytä tiukasti 10% ~ 15%! Alle 10 % riski huonoon kosketukseen ja epävakaan impedanssiin; yli 15 % voi puristaa liittimen tai vääntää piirilevyn, mikä voi aiheuttaa kokoonpanovirheitä tai vaurioita.

Sähköinen suorituskyky: Johtavan kerroksen resistiivisyyden on oltava erittäin pieni (esim. YET-tyyppi ≤1,1 Ω·cm) ja eristyskerroksen resistiivisyyden on oltava erittäin korkea (≥10^12 Ω·cm), mikä varmistaa tehokkaan johtumisen ja täydellisen eristyksen.

Laajat sovellukset, läsnäolo kaikkialla

Taskulaskimista, älymittareista ja lääketieteellisten näyttöjen näytöistä autojen näyttöihin, teollisuuden ohjausliitäntöihin ja viestintälaitteisiin, LCM:n johtavat elastomeeriliittimet ovat kompaktin kokonsa, erittäin luotettaviksi ja helposti kootettaviksi suunniteltuja "sanomattomia sankareita", jotka valaisevat näyttöjä lukemattomissa elektronisissa laitteissa.

Johtopäätös

Pienellä seeprakaistalla on merkittäviä yhteyksiä. Sen materiaaliominaisuuksien syvällinen ymmärtäminen ja avainparametrien (erityisesti Pitch-peittosäännön, puristussuhteen alueen ja korkeuslaskelman) tarkka hallinta on keskeistä, jotta varmistetaan vakaa näytön suorituskyky ja elektronisten laitteiden pitkäaikainen toiminta. Valitse ammattimainen ja luotettava johtava elastomeeriliitinratkaisu, joka lisää vakautta tarkkuuselektroniikkaliittimiisi!
