RGB-liitännän suunnittelu: portti tehokkaaseen näyttöön mukautetuissa LCD-näytöissä

  Nykyaikaisessa näyttötekniikassa RGB-liitäntä on valtavirtaratkaisu LCD-näyttöjen ohjaamiseen – erityisesti tehokkaiden näyttöjen, kuten TFT:n – ansiosta, koska se pystyy välittämään täysvärikuvadataa suurilla nopeuksilla. Kokeneena LCD-näyttöjen valmistajana CNK Electronics (CNK) ymmärtää, kuinka kriittisesti RGB-liitännän suunnittelu vaikuttaa näytön laatuun. Sen ydin piilee tarkassa synkronointisignaalin napaisuuden sovituksessa ja ajoitusparametrien konfiguraatiossa, jotka muodostavat teknisen kulmakiven vakaalle, tasaiselle kuvalle ja täyteläisille, autenttisille väreille.

Dual-Mode-käyttö, joustava yhteensopivuus RGB-liitäntä tarjoaa ensisijaisesti kaksi tehokasta työtilaa:

DEN-tila (Data Enable Priority): Tässä ENABLE-signaali on avain tietojen kelvollisen ikkunan ohjaamiseen. PCLK-kellosignaalin vaiheen (nousevan reunan lähetys/laskevan reunan lukitus) on synkronoitava tarkasti LCD-moduulin kanssa; muuten näyttö saattaa vioittua. Rinnakkais tiedonsiirto punaisten (R7-R0), vihreän (G7-G0) ja sinisen (B7-B0) 8-bittisten linjojen kautta tuottaa yhdessä 16,77 miljoonaa väriä. HSYNC ja VSYNC voidaan yksinkertaistaa tässä tilassa.

SYNC-tila (synkronointisignaalin prioriteetti): Tämä tila käyttää tarkat HSYNC- (horisontaalinen synkronointi) ja VSYNC (pystytahdistus) -signaalit aktiivisen näyttöalueen määrittämiseksi. Niiden aktiivisten tilojen (tyypillisesti erittäin tehokkaiden) on oltava ajotason mukaisia; Muutoin seurauksena voi olla kohdistusvirheitä tai jopa tyhjiä näyttöjä. PCLK-vaihesynkronointi on edelleen kriittinen, kun R/G/B-tiedonsiirto on identtinen DEN-moodin kanssa.

Suunnittelun perusasiat: Menestys piilee yksityiskohdissaKaksi kriittistä kohtaa vaativat valppautta RGB-rajapinnan suunnittelussa:

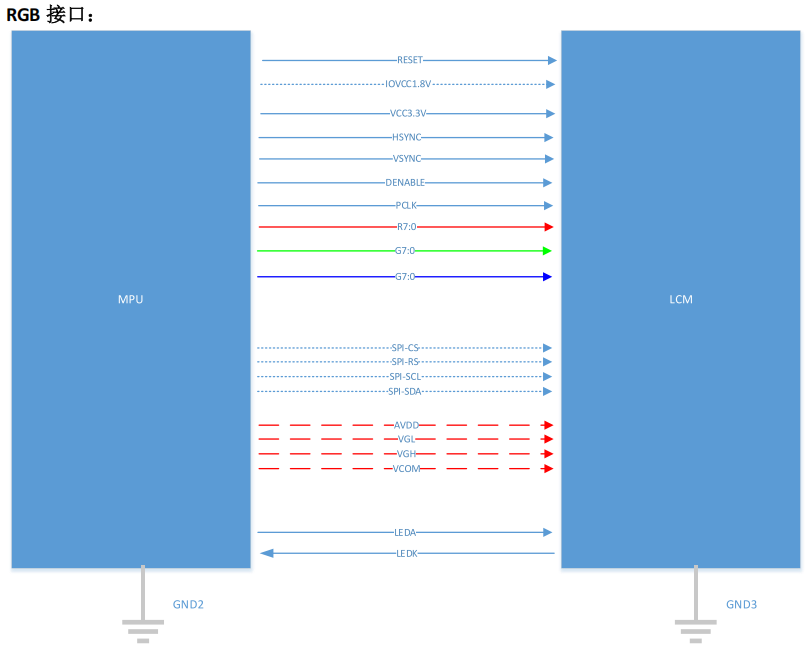

1. Tietorivisekvenssin vahvistus: Kun näytön käyttöliittymä käyttää yleisiä nimikkeitä, kuten DB0-DB24, on tärkeää varmistaa tarkka RGB-signaalien järjestely väylän sisällä LCD-moduulin toimittajalta. Väärä järjestys aiheuttaa vakavia värivääristymiä.

2. Selkeät toiminnalliset rajat: Puhdas RGB-liitäntä on nopea "yksisuuntainen näyttötietokanava", joka ei pysty lähettämään alustuskomentoja tai lukemaan tilaa. Näin ollen mukautetuissa LCD-projekteissa se tekee usein yhteistyötä ohjausliitäntöjen, kuten SPI:n, kanssa, jotka käsittelevät näytön alustusta ja hallintaa.

  Ammattimaisena räätälöitynä LCD-näyttöjen valmistajana ymmärrämme, kuinka hienovaraiset ajoitusvaihtelut ja tarkka signaalin napaisuuden sovitus määräävät LCD-näyttöjen vakauden. Tee yhteistyötä CNK:n kanssa päästäksesi päähän teknisessä tuessa – käyttöliittymän spesifikaatioiden analysoinnista ja suunnitteluohjauksesta räätälöityyn LCD-kehitykseen – ja varmista, että näyttöratkaisusi loistavat tarkasti nopeiden ja värikkäiden visuaalien maailmassa.
