Taustavalon ajosuunnittelu: kriittiset yksityiskohdat valaisevan näytön laadun kannalta

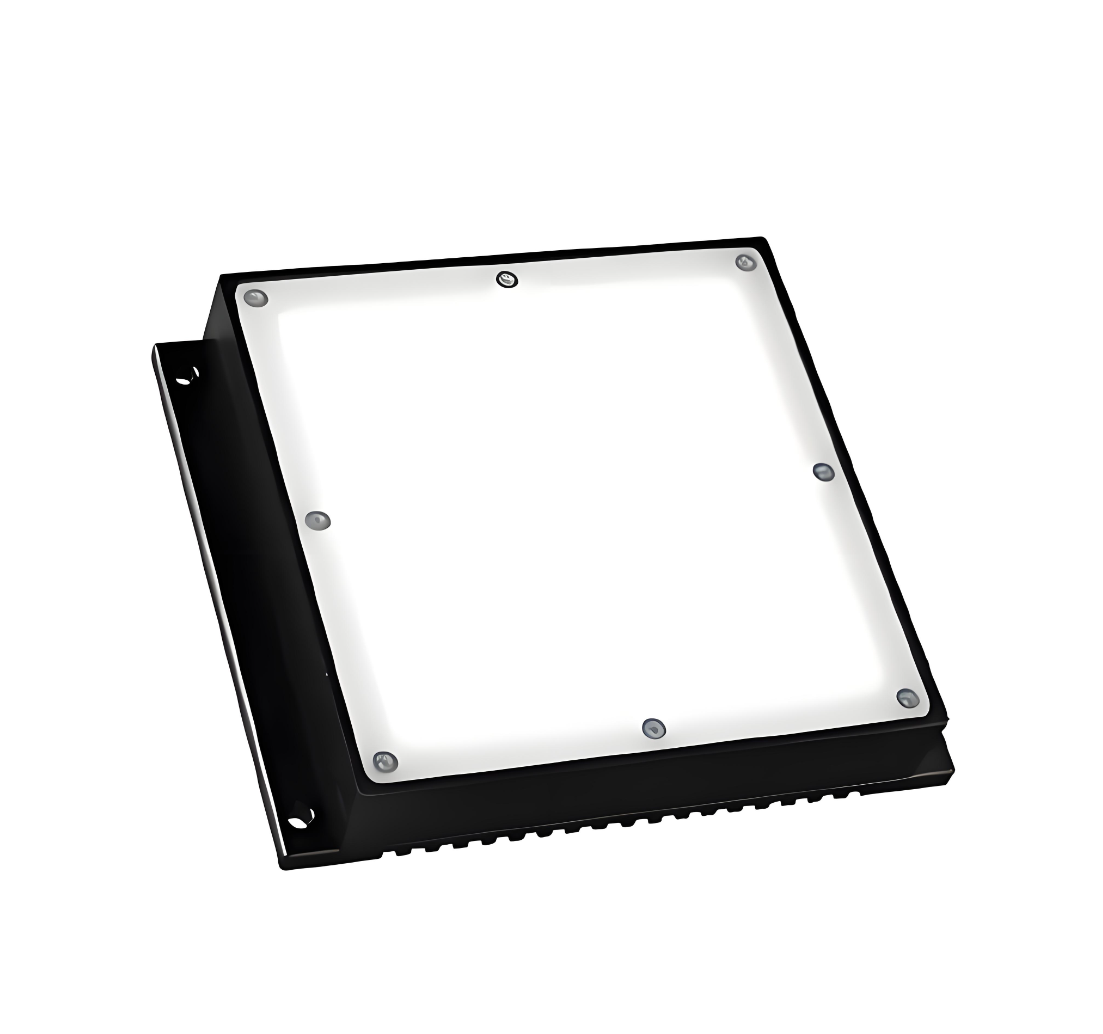

LCD-näyttöjen maailmassa, olipa kyseessä selkeä yksivärinen näyttö tai eloisa värinäyttö, taustavalo on visuaalisen esityksen sielu. Taustavalolla ajaminen on kuitenkin paljon monimutkaisempaa kuin pelkkä "valon kytkeminen päälle". Suunnittelun yksityiskohtien laiminlyöminen voi johtaa parhaimmillaan epätasaiseen kirkkauteen ja käyttökokemuksen heikkenemiseen tai pahimmillaan lyhentää näytön käyttöikää. Tässä artikkelissa tarkastellaan taustavalon ohjauksen perusperiaatteita, jotka antavat insinööreille mahdollisuuden rakentaa vakaita ja luotettavia näyttöratkaisuja.

1. Jatkuva virta: kirkkauden yhtenäisyyden perusta

Taustavalon LEDejä tulee käyttää vakiovirtalähteellä! Tämä on ensiarvoisen tärkeää ratkaistaessa "epäjohdonmukainen kirkkaus eri moduuleissa samalla jännitteellä". LEDien lähtöjännitteessä (Vf) on luonnostaan ​​vaihteluita (tyypillinen yhden LED-arvon arvo: 2,7-3,2 V). Vakiojännitekäytössä LEDit, joilla on hieman pienempi Vf, kuluttavat enemmän virtaa, mikä lisää kirkkautta, kun taas LEDit, joilla on suurempi Vf, ovat himmeämpiä. Jatkuva virrankäyttö ohjaa tarkasti kunkin LEDin läpi kulkevaa virtaa (tyypillisesti 15-20 mA), mikä varmistaa yksiväristen näyttöjen tasaisuuden ja tarkan värintoiston värinäytöissä.

2. Ajoituksen hallinta: "Haamukuvien" ja "Välkkymisen" estäminen

Kun LCD-näyttö käynnistyy tai herää lepotilasta, sen sisäiset nestekiteet vaativat vasteaikaa eivätkä saavuta vakaata näyttötilaa välittömästi. Taustavalon aktivoiminen välittömästi näissä olosuhteissa saa käyttäjät näkemään kaoottista "haamukuvia" tai epävakaata välkkymistä. Tärkeimmät suunnittelusäännöt ovat:

Käynnistys/herätys: Taustavalo tulee aktivoida vasta, kun näyttö on päivitetty vähintään 30 kuvaa ja vakiintunut. Tämä varmistaa, että käyttäjät näkevät vakaan, selkeän aloituskuvan.

Virran katkaiseminen/lepotila: Noudata tiukasti järjestystä: poista ensin taustavalo käytöstä, poista sitten näytön signaali käytöstä ja katkaise näytön virta. Tämän sekvenssin kääntäminen voi aiheuttaa epänormaaleja kirkkaita läiskiä tai "haamukuvia" sammutuksen aikana.

3. Piirin suunnittelu ja parametrien laskenta: turvallisuuden ja tehokkuuden tasapainottaminen

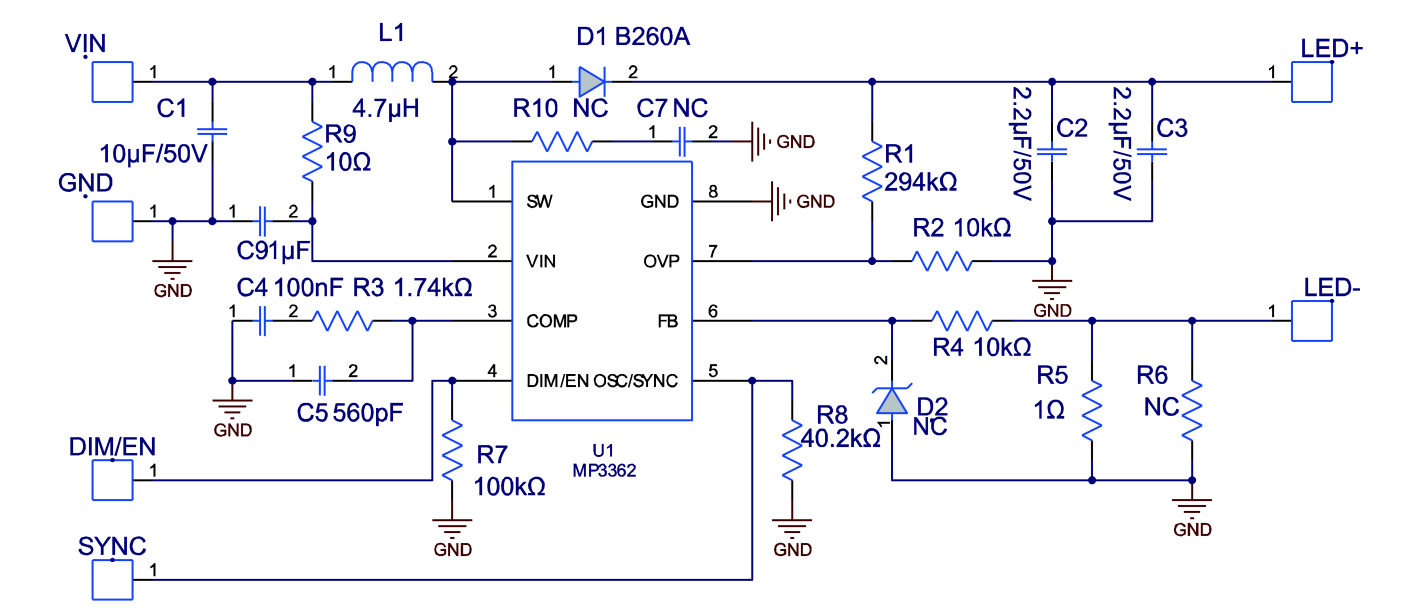

Yleisiä käyttöpiiritopologioita ovat:

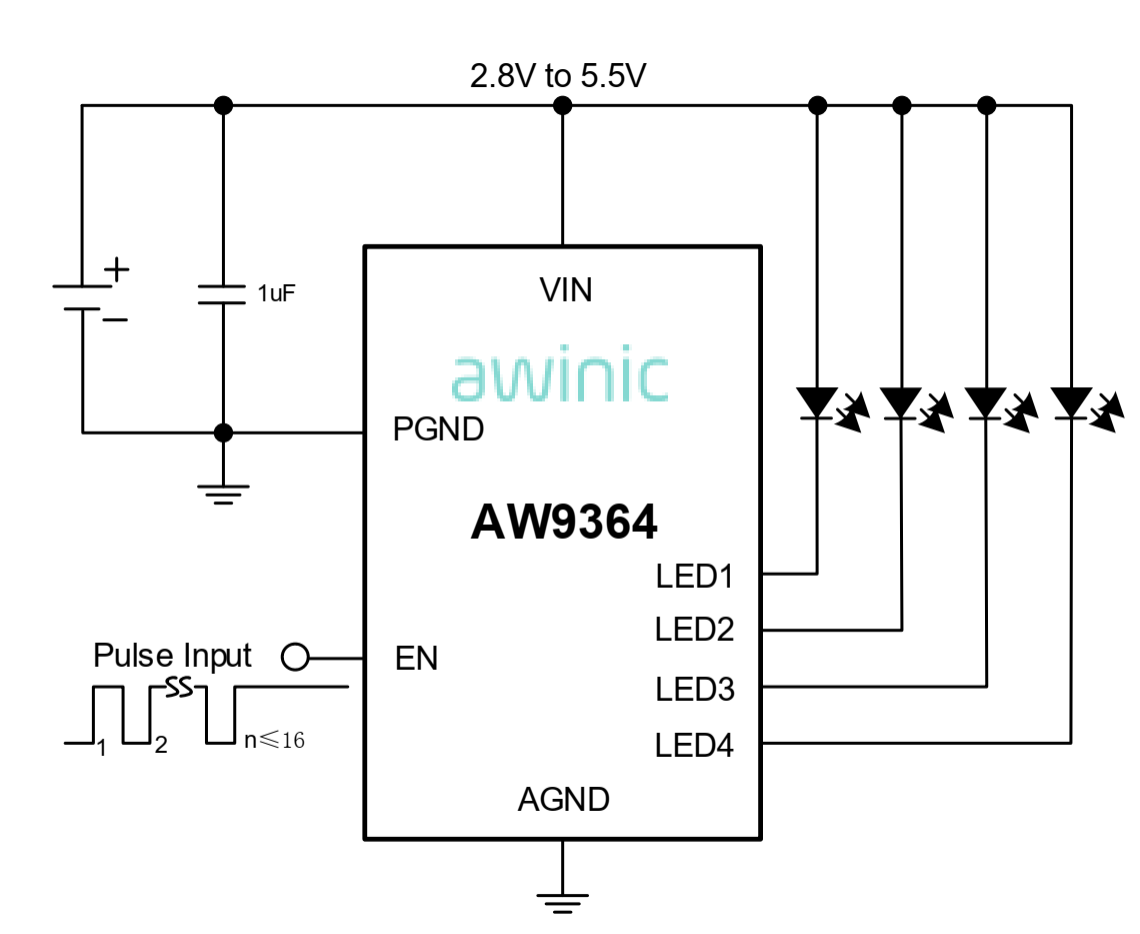

Yhden LEDin rinnakkaisasema: Suhteellisen yksinkertainen rakenne hyvällä redundanssilla (yhden LEDin vika ei vaikuta kokonaisuuteen). Taajuusmuuttajan kokonaisvirrantarve on kuitenkin suuri (esim. 8 LEDiä rinnakkain vaativat 120-160mA @ 20mA/LED).

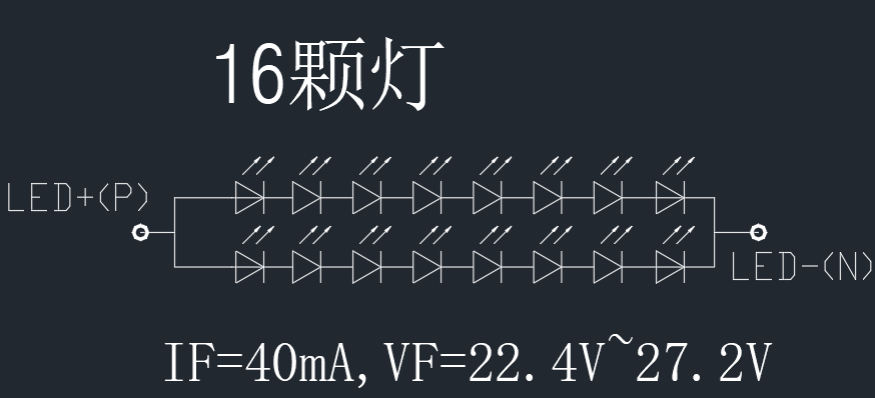

Multi-String Series-Parallel Drive: Tehokkaampi, sopii keskikokoisille ja suurille LCD-näytöille. Suunnittelunäkökohdat:

Sarjajännite: Kokonaisjännite LED-merkkijonoa kohden = yksi LED Vf * Numero sarjassa. Esimerkki: 8 sarjassa olevaa LEDiä vaativat taajuusmuuttajan jännitteen ≥ 3,2 V * 8 = 25,6 V (ota huomioon marginaali).

Rinnakkaisvirta: Aseman kokonaisvirta = Virta merkkijonoa kohti * Rinnakkaisjonojen lukumäärä. Esimerkki: 2 riviä rinnakkain, 20mA per merkki, kokonaisvirta = 20mA * 2 = 40mA.

Turvamarginaalit: Suunniteltu lähtöjännite ei saa ylittää 36 V (yleinen turva-erittäin matala jännite - SELV - raja). Taajuusmuuttajan kokonaisvirta ei saa ylittää 300 mA (tasapainotuksen tehokkuus ja komponenttien valinta).

Johtopäätös

Poikkeuksellinen näyttöruutukokemus alkaa tarkasta taustavalon suunnittelusta. Olipa kyseessä kustannusherkät yksiväriset näytöt tai visuaalisesti vaativat värinäytöt, jatkuvan virran ajoperiaatteiden syvällinen ymmärtäminen ja soveltaminen, tehosekvensoinnin tiukka valvonta, sarja-rinnakkaisparametrien tarkka laskeminen ja turvallisuusstandardien noudattaminen ovat olennaisia ​​vaiheita korkealaatuisten ja pitkäikäisten näyttötuotteiden luomisessa. Nämä näennäisesti pienet "yksityiskohdat" ovat juuri kriittisiä tekijöitä, jotka määrittävät näytön lopullisen laadun ja käyttäjätyytyväisyyden.
