FPC-kaapelin suunnittelun tekniset tiedot: katkeamisen, ajoittaisen kosketuksen estäminen ja vakaan HD-näytön lähetyksen varmistaminen

Älylaitteiden aikakaudella, joka tavoittelee äärimmäisiä visuaalisia kokemuksia, teräväpiirtonäytön laatu on ratkaisevan tärkeää. Tiedot osoittavat kuitenkin, että merkittävä osa näyttöhäiriöistä johtuu signaalinsiirtoongelmista. FPC-kaapeleiden rationaalinen layout-suunnittelu on tiedon "elinehto", joka määrittää suoraan tuotteen luotettavuuden ja käyttökokemuksen. Yleisten sudenkuoppien välttämiseksi noudata seuraavia perussuunnittelun eritelmiä ja kriittisiä näkökohtia:

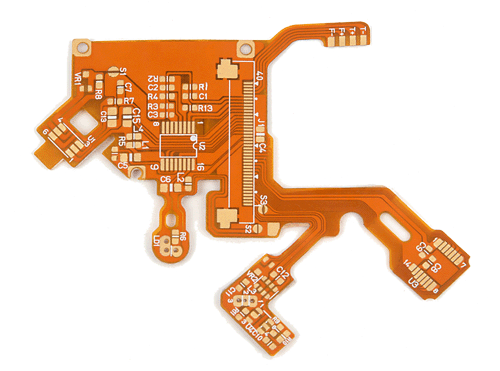

Suunnittelun perustiedot: Parannetun kaapelin luotettavuuden keskeiset periaatteet

Tarkka taivutus kaapelin katkeamisen estämiseksi:

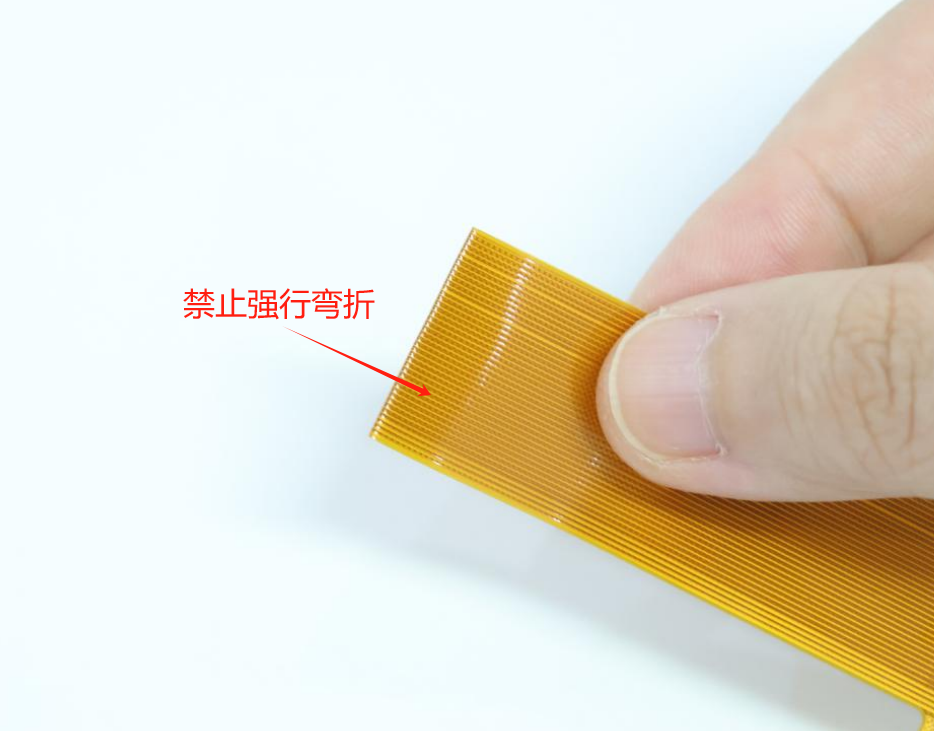

Pienin taivutussäde: Täytyy olla ≥5 mm kaapelin taivutuksen aikana. Pienemmät säteet aiheuttavat liiallisen jännityksen sisäisiin johtimiin, mikä lisää merkittävästi murtumisriskiä.

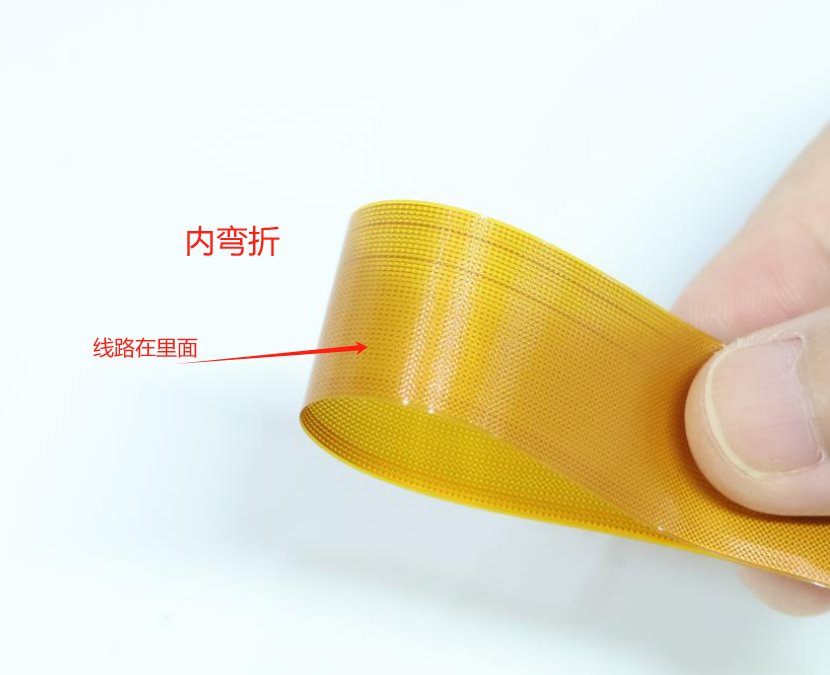

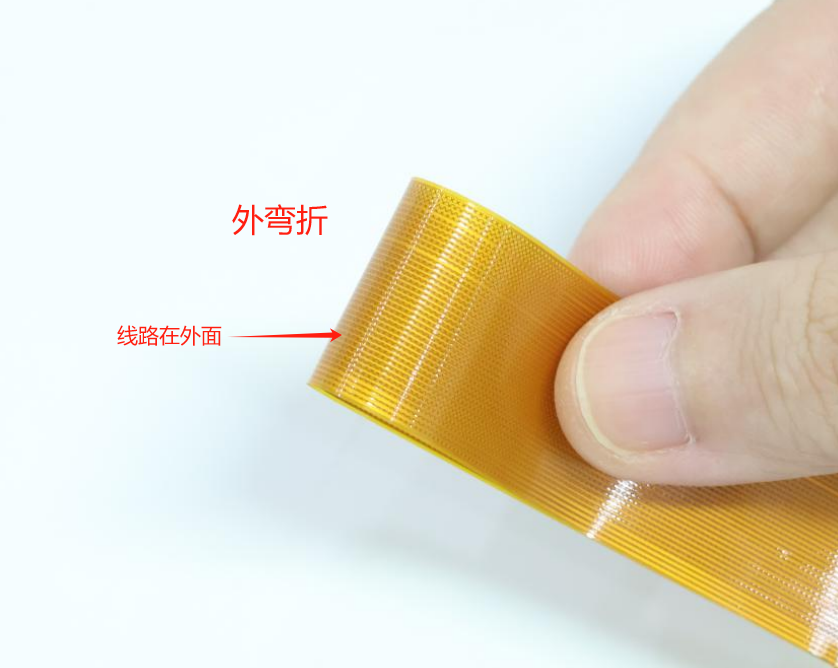

Suositeltu taivutussuunta: Priorisoi sisäiset mutkat ulkomutteisiin nähden. Ulko mutkat altistavat johtimiin vetovoimia, mikä lyhentää kaapelin käyttöikää.

Vältä toistuvaa taipumista: Rajoita tiukasti useita mutkia samassa paikassa. Tavoittele yksittäisiä, tarkkoja taivutustoimenpiteitä.

Suunnitteluhuomautus: Mikroskooppiset taivutusvauriot ovat usein piilotettu syy erän epäonnistumiseen.

Turvallinen kiinnitys tärinähäiriöiden poistamiseksi:

Toiminnallinen tärinä on suuri vastustaja kaapelin luotettavuudelle, mikä johtaa liittimen ajoittaiseen kosketukseen ja signaalin epävakauteen.

Tehokas ratkaisu: Käytä erittäin luotettavaa paineherkkää teippiä kiinnittääksesi kaapelin reitin tiukasti useista kohdista. Tämä on erittäin kustannustehokas toimenpide tärinän aiheuttamien vikojen estämiseksi.

Optimoitu pituus nopean signaalin eheydelle:

Korkearesoluutioisten 4K/8K-näyttöjen yleistyessä FPC-tiedonsiirtomäärät kasvavat, mikä tekee kaapelin pituudesta kriittinen signaalin laadun kannalta.

Suositeltu standardi: Näytön tiedonsiirtokaapeleiden on oltava ≤10 cm. Lyhyet välimatkat takaavat nopean ja vähähäviöisen lähetyksen.

Extended Length Protocol: Jos rakenteelliset rajoitukset edellyttävät 20–30 cm:n kaapeleita, tiukka erävalidointi on pakollinen signaalin eheyden, vakauden ja tuotannon vaatimustenmukaisuuden varmistamiseksi.

Kriittisiä huomioita:

 Näytön vaurioiden ja toiminnallisten rajoitusten välttäminen

TFT-näytön suojaussääntö: Näyttöpaneeliin ei saa kohdistua minkäänlaista mekaanista rasitusta! Ulkoinen voima tai jännitys aiheuttaa peruuttamattomia "Mura"-virheitä (sameus).

Näytön kiertorajoitukset:

Resoluutiot ≤320x480:

Tyypillisesti integroi täysi RAM, joka tukee yleensä 90° kuvan kiertoa (mahdollistaa joustavat asettelut ja tehon optimoinnin).

Resoluutio >320x480:

 Sisäisen RAM-muistin puuttumisen tai rajallisuuden vuoksi 90°:n kiertoa ei yleensä tueta. Mallikohtainen tuki on vahvistettava FAE:ltämme!

Kuvan peilaustoiminto: Useimmat näytöt tukevat pystysuoraa/vaakasuuntaista kuvan peilaamista laitteiston (hypyttimen) tai ohjelmistokomentojen avulla. Toteutusmenetelmät ja mallien yhteensopivuus on vahvistettava FAE:llämme!
