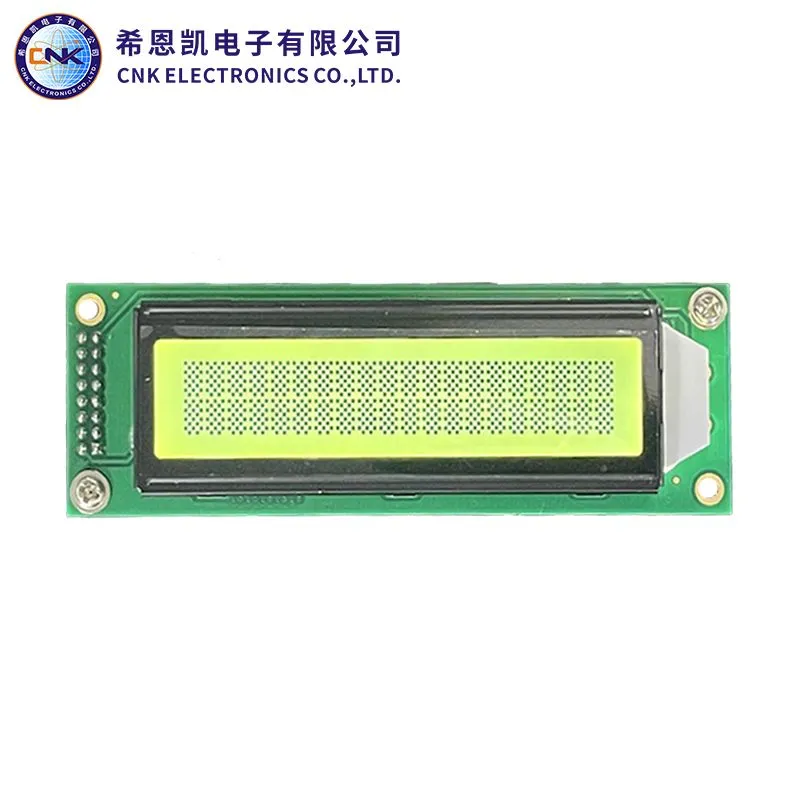

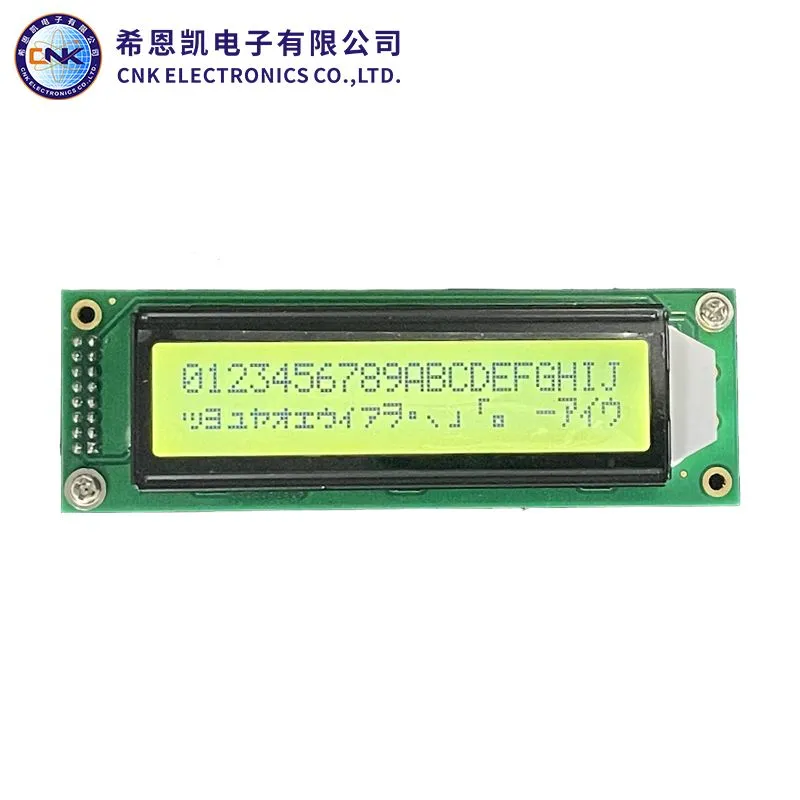

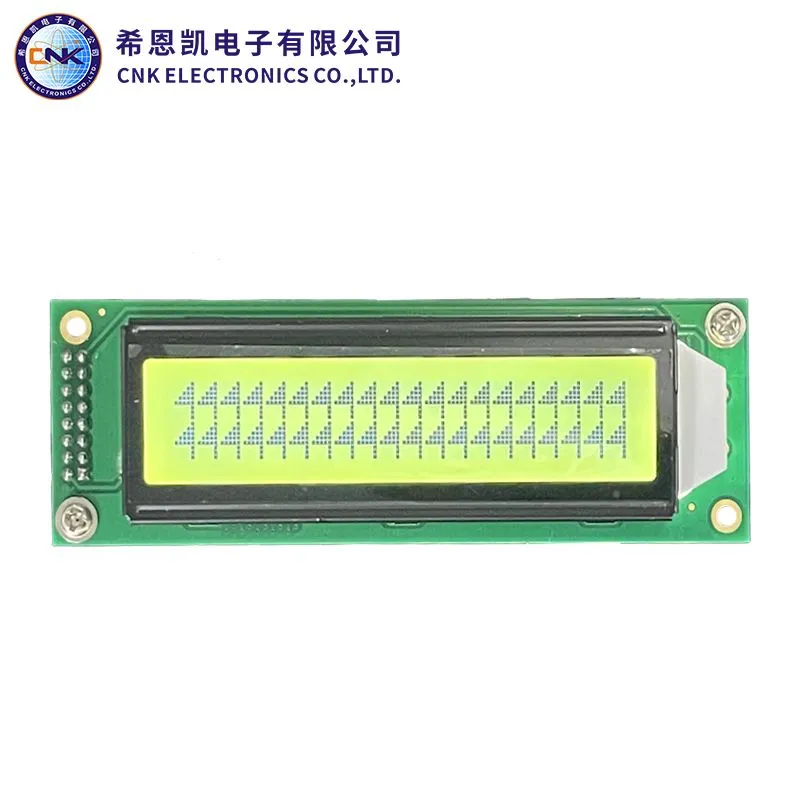

1602 merkin LCD -näyttö

Näitä 1602 merkin LCD -näyttöä CNK -toimittajilta käytetään laajasti erilaisissa elektronisissa projekteissa ja laitteissa, koska ne ovat suhteellisen edullisia, helppo liittää mikrokontrollereihin tai muihin elektronisiin piiriin ja tarjoavat yksinkertaisen tavan tulostaa tekstiä ja perusgrafiikkaa.

Lähetä kysely

Tuotteen Kuvaus

1602 LCD -näyttö sisältää tyypillisesti taustavalon parempaan näkyvyyteen hämärässä olosuhteissa, ja siihen on rakennettu ohjainsiru, kuten Hitachi HD44780 tai yhteensopiva siru. Tämä ohjain yksinkertaistaa näyttöä rajaamiseksi ulkoisten mikrokontrollerien tai muiden laitteiden kanssa, koska se hoitaa monia näytön hallintaan tarvittavia matalan tason toimintoja.

Jotta voit käyttää 1602 LCD -näyttöä, sinun on tyypillisesti kytkettävä se mikrokontrolleriin tai muuhun elektroniseen laitteeseen käyttämällä rinnakkaisia datalinjoja (yleensä 4 tai 8 datariviä toimintatavan mukaan) sekä ohjauslinjojen kanssa, kuten data/komentovalinta, lukeminen/kirjoitusohjaus ja näytön mahdollistaminen. Sitten lähetät komennot ja tiedot näytölle ohjataksesi näytöllä näkyviä, kuten tekstin näyttäminen, viestien vierittäminen tai mukautettujen merkkien näyttäminen.

Näytön ohjelmointi sisältää yleensä tiettyjen komentojen ja datasekvenssien lähettämisen rajapinnan yli näytön alustamiseksi, mahdolliset halutut ominaisuudet (kuten kohdistin vilkkuu tai vierittävät) ja lähettämään tekstiä tai muita tietoja, jotka haluat näyttää.

Kaiken kaikkiaan 1602 merkin LCD -näyttö on monipuolinen ja laajalti käytetty komponentti elektroniikkaprojekteissa, mikä tarjoaa yksinkertaisen ja tehokkaan tavan antaa visuaalista palautetta tai tiedonlähtöä monissa sovelluksissa.

Esine	SISÄLLYS
Moduulikoko	58 (w) x32 (h) × 13,5 (t) mm
Näyttöalue	38 (w) × 16 (h) mm
LCD -tyyppi	Stn/y-g/positiivinen/transfektiivinen
Näkymäkulma	Kello 6
Kuljettaja IC	ST7066/ST7065 tai EQU
Taustavalojen ohjaintyyppi	Teho/3,3 +/- 0,2 V/Y-G
DC DC -piiriin	Rakennus
Paino	TBD
